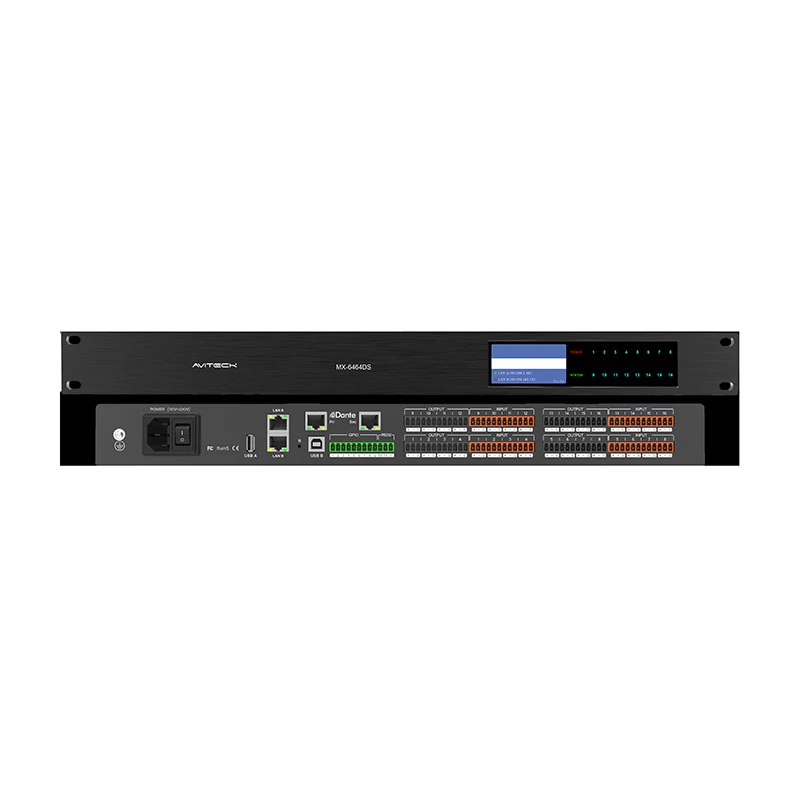

64-Kanal-Dante-DSP

Der digitale 64-Kanal-Dante-DSP-Audioprozessor ist ein frei gestaltbares Audioverarbeitungs- und Steuerungssystemprodukt. Auf der Vorderseite befindet sich ein hochauflösender Farbbildschirm, der den aktuellen Betriebsstatus des Geräts anzeigen kann. Es nutzt fortschrittliche DSP-Verarbeitungstechnologie. Das System bietet eine Vielzahl von Audioverarbeitungsmodulen zur Auswahl. Die offene Softwarearchitektur kann verschiedene praktische Probleme im Anwendungsszenario lösen. . 128 Netzwerk-Audiokanäle bieten hohe Bandbreite, geringe Latenz, hohe Kompatibilität und kostengünstige Lösungen für die Netzwerk-Audioübertragung.

64-Kanal-Dante-DSP-Produktspezifikation

Hauptmerkmal des 64-Kanal-Dante-DSP-Produkts

1. Kernhardwarekomponenten

Hochleistungs-DSP-Prozessor: Verwendet den Hochleistungs-DSP Sharc21569 von Analog Devices, einen Hochleistungs-DSP-Chip (Digital Signal Processing) von Analog Devices (ADI), der für seine hohe Präzision, geringen Stromverbrauch und hervorragende Zuverlässigkeit bekannt ist. Die DSP-Chips der Sharc-Serie werden häufig in Anwendungen eingesetzt, die eine leistungsstarke Audioverarbeitung erfordern.

NXP I.ML ARM-Prozessor: Als weiterer Kernprozessor bietet der I.ML ARM-Prozessor von NXP leistungsstarke Rechen- und Steuerungsfunktionen, die bei der Realisierung komplexer Audiosignalverarbeitungs- und Steuerungsfunktionen helfen.

2. Netzwerk-Audiofunktion

Unterstützt 64*64 Dante-Netzwerk-Audiokanäle: Die Hardware unterstützt bis zu 64 Eingänge und 64 Ausgänge von Dante-Netzwerk-Audiokanälen und ermöglicht so eine Übertragung von Mehrkanal-Audio mit geringer Latenz. Gleichzeitig ist es auch mit dem AES67-Standard kompatibel, was bedeutet, dass es mit anderen AoIP-Geräten (Audio over IP) zusammenarbeiten kann, die dem AES67-Standard folgen.

Zwei Gigabit-Ethernet-Ports: Für Dante-Audioverbindung oder Netzwerk-Backup, um die Stabilität und Zuverlässigkeit der Audioübertragung zu gewährleisten.

3. Analoge Audioschnittstelle

Bis zu 32 analoge Audio-E/A-Kanäle: Bietet einen umfangreichen Satz analoger Audio-Ein- und Ausgangsschnittstellen, um verschiedene Audioverarbeitungsanforderungen zu erfüllen.

16 analoge Audioeingangskanäle mit Mikrofon-/Line-Pegel: Unterstützt Mikrofon- und Line-Pegel-Eingang, geeignet für verschiedene Audioquellen.

16 analoge Audio-Ausgangskanäle mit Line-Pegel: Bietet einen Line-Pegel-Ausgang für die Ansteuerung verschiedener Audiogeräte.

4. Weitere Schnittstellen und Funktionen

USB-A- und USB-B-Schnittstellen: Bietet flexible USB-Anschlussmöglichkeiten für Datenübertragung und Gerätesteuerung.

RS232-Schnittstelle: Unterstützt serielle Kommunikation, praktisch für die Verbindung und Steuerung mit anderen Geräten.

GPIO-Schnittstelle: Acht GPIO-Schnittstellen können zur freien Ein- und Ausgangskonfiguration genutzt werden, was die Flexibilität und Skalierbarkeit der Hardware erhöht.

Zwei unabhängige 100-Gigabit-Ethernet-Ports: Werden für Steuerungsverbindungen oder Netzwerk-Backups verwendet und bieten zusätzliche Netzwerkredundanz und Sicherheit.

Bis zu 8*8 digitale USB-Audioaufzeichnungs- und Übertragungskanäle: Unterstützt die Aufzeichnung und Übertragung von digitalem Mehrkanal-Audio, geeignet für verschiedene Audio-Anwendungsszenarien.

5. Stromversorgung und Architekturdesign

Integriertes dediziertes Stromversorgungsmodul: Gewährleistet eine stabile Stromversorgung und verbessert die Zuverlässigkeit und Stabilität der Geräte.

Externes 12-V-Gleichstromnetzteil (500 mA): Bietet eine bequeme Möglichkeit, auf die Stromversorgung zuzugreifen.

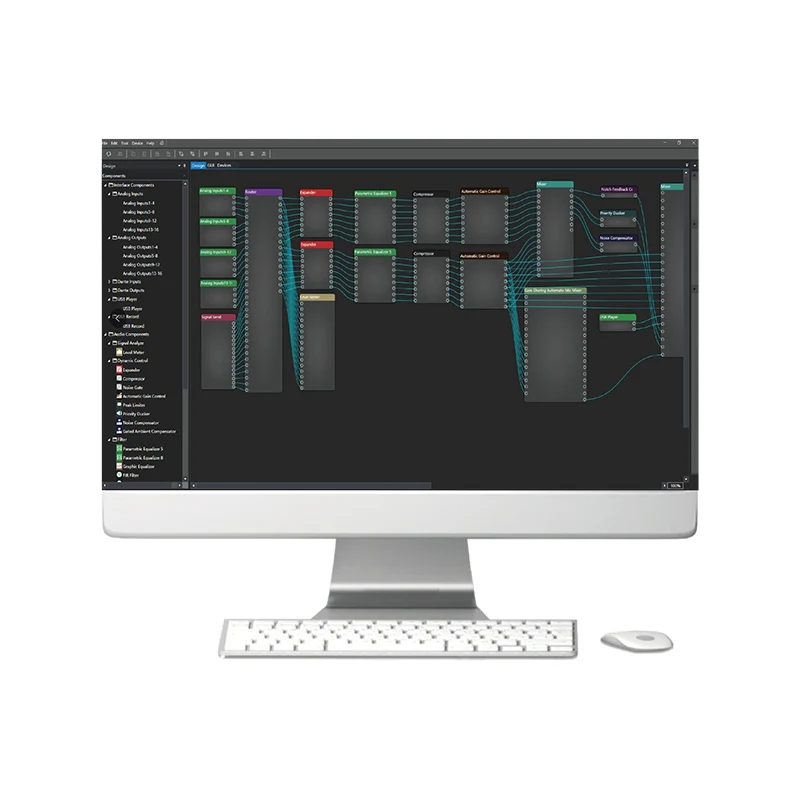

Offene Architektur: Ermöglicht Benutzern die beliebige Einstellung von Signalverarbeitung und -prozessen sowie die Gestaltung von Benutzersteuerungsschnittstellen und bietet so große Flexibilität und Anpassbarkeit.

6. Zusätzliche Funktionen

Unterstützt USB-Soundkarte: erweitert die Möglichkeiten der Audioverarbeitung.

Integriertes AEC, ANC, AFS: AEC (Echounterdrückung), ANC (aktive Geräuschunterdrückung) und AFS (automatische Rückkopplungsunterdrückung) sowie weitere Funktionen verbessern die Qualität und Wirkung der Audioverarbeitung.

Unterstützt WLAN-Verbindung: Bietet drahtlose Verbindungsoptionen, um die Kommunikation und Datenübertragung mit anderen Geräten im drahtlosen Netzwerk zu erleichtern.

64-Kanal-Dante-DSP-Produktanwendung

Das 64-Kanal-Dante-DSP-Produkt stellt einen bedeutenden Fortschritt in der Audioverarbeitungstechnologie dar und bietet aufgrund seiner hohen Leistung und Flexibilität ein breites Anwendungsspektrum. Hier finden Sie einen detaillierten Überblick über die möglichen Anwendungen:

1. Live-Sound und Veranstaltungsorte

Audiomischung und -weiterleitung: Die Fähigkeit des DSP, 64 Dante-Netzwerk-Audiokanäle zu verarbeiten, macht ihn ideal für Live-Sound-Umgebungen und ermöglicht eine komplexe Mischung und Weiterleitung von Audiosignalen.

Echo- und Rauschunterdrückung: Integrierte AEC- (Acoustic Echo Canceller) und ANC- (Active Noise Control) Module können unerwünschtes Echo und Rauschen erheblich reduzieren und so die Gesamtklangqualität verbessern.

2. Aufnahmestudios

Mehrspuraufnahme: Mit der Unterstützung von bis zu 64 Audiokanälen eignet sich der DSP perfekt für Mehrspuraufnahmesitzungen und erfasst jedes Detail einer Aufführung.

Integration digitaler Audio-Workstations: Der DSP kann nahtlos in gängige DAWs (Digital Audio Workstations) integriert werden und bietet so einen nahtlosen Workflow für die Audioaufnahme, -bearbeitung und -mischung.

3. Rundfunk und Streaming

Audioverarbeitung für Live-Streams: Die leistungsstarken Verarbeitungsfunktionen des DSP können genutzt werden, um die Audioqualität von Live-Streams zu verbessern und sicherzustellen, dass die Zuschauer ein High-Fidelity-Audioerlebnis erhalten.

Mehrkanal-Audioübertragung: Dank der Unterstützung der AES67-Kompatibilität kann der DSP in Rundfunkumgebungen zum Senden und Empfangen von Mehrkanal-Audiosignalen über IP-Netzwerke verwendet werden.

4. Konferenz- und Tagungsräume

Audiokonferenzen: Der DSP kann zur Erleichterung von Audiokonferenzen verwendet werden und unterstützt Funktionen wie automatische Verstärkungsregelung (AGC) und Rauschunterdrückung, um eine klare Kommunikation zu gewährleisten.

Zentralisierte Steuerung: Mit RS232-, RS485- und UDP-Steuerungsoptionen kann der DSP in ein zentrales Steuerungssystem integriert werden, was eine einfache Verwaltung von Audioeinstellungen und Geräten ermöglicht.

5. Installationen und Soundsysteme

Audioverteilung: In großen Installationen kann der DSP zur Verteilung von Audiosignalen auf mehrere Zonen oder Räume verwendet werden, wobei eine präzise Weiterleitung und Steuerung unterstützt wird.

Optimierung des Soundsystems: Die leistungsstarken Verarbeitungsfunktionen des DSP können zur Optimierung des Soundsystems für verschiedene Umgebungen genutzt werden, um sicherzustellen, dass der Ton klar und präzise wiedergegeben wird.

6. Bildung und Ausbildung

Audioverstärkung für Klassenzimmer: Der DSP kann zur Verbesserung der Audioverstärkung in Klassenzimmern verwendet werden, um sicherzustellen, dass Schüler Vorlesungen und Präsentationen deutlich hören können.

Fernunterricht und Webinare: Dank der Unterstützung für Mehrkanal-Audioaufzeichnung und -Streaming kann der DSP zur Erleichterung von Fernunterricht und Webinaren verwendet werden und den Teilnehmern ein hochwertiges Audioerlebnis bieten.

7. Zentren für darstellende Kunst und Theater

Audiomischung für Live-Auftritte: Der DSP kann zum Mischen von Audiosignalen für Live-Auftritte in Theatern und Performance-Kunstzentren verwendet werden, um sicherzustellen, dass das Publikum ein klares und umfassendes Audioerlebnis erhält.

Sounddesign und Effekte: Mit seinen leistungsstarken Verarbeitungsfunktionen kann der DSP zur Erstellung komplexer Sounddesigns und Effekte für Theaterproduktionen verwendet werden.
