8-Kanal-Digitalsignalprozessor

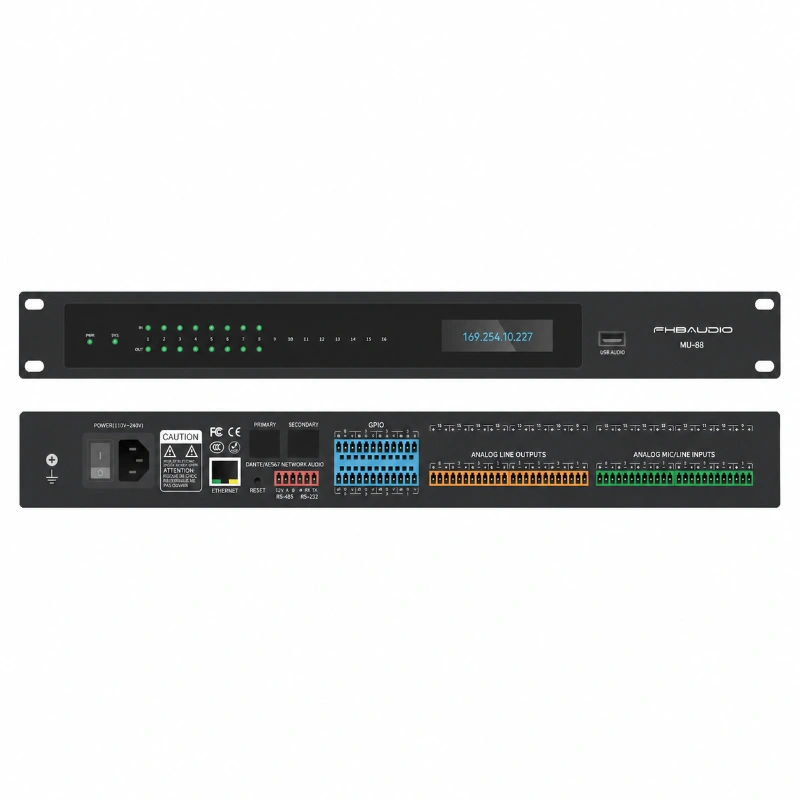

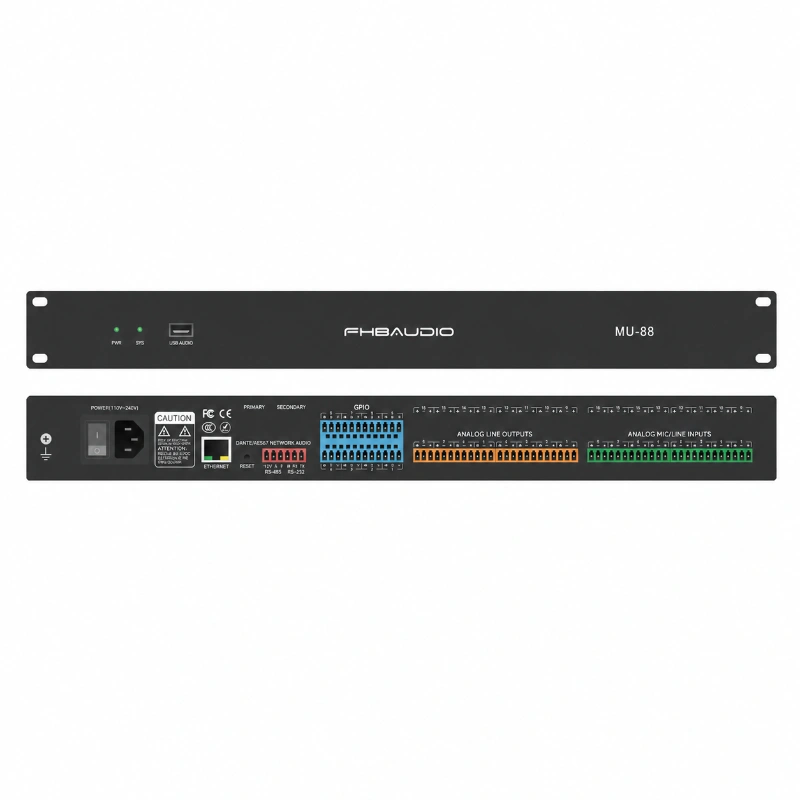

Der 8-Kanal-Digitalsignalprozessor MU88 ist ein professioneller digitaler Signalprozessor, der für kommerzielle Audiosysteme entwickelt wurde, die präzises Mischen, Echo- und Feedback-Steuerung sowie netzwerkbasiertes Audiomanagement in einer einzigen Rack-Einheit erfordern. Angetrieben von einer ADI SHARC 21489 DSP-Engine verarbeitet es 8 analoge Eingänge und 8 analoge Ausgänge mit akustischer Echounterdrückung vom Bustyp, Unterdrückung von Rückkopplungen unabhängiger Kanäle und automatischer Verstärkungsteilungsmischung. Eine integrierte USB-Soundkarte ermöglicht die direkte Verbindung mit einem PC für Musikwiedergabe, Aufnahme und Soft-Konferenzplattformen wie Zoom und Tencent Meeting. Der MU88 wurde für Integratoren und AV-Berater entwickelt und vereinfacht das Systemdesign in Konferenzräumen, Klassenzimmern und Mehrzweckveranstaltungsorten, indem er Echounterdrückung, Mischung und Audio-Routing in einem zentral steuerbaren Prozessor konsolidiert, wodurch Rack-Platz und Installationszeit reduziert werden und gleichzeitig die tägliche Zuverlässigkeit für Endbenutzer verbessert wird.

Der MU88 gehört zur Dante-fähigen digitalen Signalprozessorserie von FHB Audio und richtet sich an Integratoren, die eine zuverlässige Audioverarbeitung mit netzwerkbasierter Steuerung und Überwachung benötigen. Im Kern läuft das Gerät auf einem ADI SHARC 21489-Prozessor, der bei 450 MHz SIMD mit 400 MIPS / 1,6 GFLOPS Verarbeitungskapazität arbeitet, was ihm den Spielraum gibt, mehrere DSP-Funktionen gleichzeitig ohne zusätzliche Latenz auszuführen – die Systemverzögerung wird unter 3 ms gehalten.

Funktionsprinzip:Analoges Audio wird über acht symmetrische Eingangskanäle eingegeben, durch die Misch-, Filter- und Dynamikstufen der DSP-Engine umgewandelt und verarbeitet und dann an acht symmetrische analoge Ausgänge weitergeleitet. Bus-AEC (512 ms Nachlaufzeit, 60 dB/s Konvergenz, 60 dB Unterdrückungstiefe) entfernt Echos aus Konferenzsignalen, während AFC mit unabhängigem Kanal eine kerbbasierte Rückkopplungsunterdrückung mit bis zu 10 dB zusätzlicher Verstärkung vor Rückkopplung anwendet. Durch die ANS-Rauschunterdrückung, einen Ducker und die ANC-Rauschverstärkungskompensation wird der Signalpfad weiter bereinigt, und die AMC-Gain-Sharing-Automix-Funktion mit einem Gate-Mixer sorgt dafür, dass Räume mit mehreren Mikrofonen automatisch ausgeglichen werden.

Kernwert:Der 8-Kanal-Digitalsignalprozessor reduziert das Audio-Rack eines Raums auf einen einzigen Prozessor statt auf einen Stapel separater Mischer, Echokompensatoren und Rückkopplungsunterdrücker, was sowohl die Installationskosten als auch die langfristige Wartung senkt. Durch die zentrale Steuerungsunterstützung (RS232, RS485, UDP) und 8-Wege-GPIO können Integratoren den MU88 in Steuerungssysteme von Drittanbietern einbinden, um den Raum mit nur einem Tastendruck zu starten und herunterzufahren.

Systemvorteil:Eine Windows-PC-Steuerungsanwendung ermöglicht es Technikern, mehrere Szenen zu bearbeiten und zu speichern – Besprechungsmodus, Präsentationsmodus oder Ereignismodus – und verfügt über eine Bildschirmsperrfunktion, um versehentliche Änderungen an einem Live-System zu verhindern. Bis zu 30 Geräte können über eine einzige Schnittstelle verwaltet werden, und der MU88 unterstützt bis zu 8 Geräte, die gleichzeitig online arbeiten, wodurch er sowohl für Installationen in einem Raum als auch für größere Bereitstellungen in mehreren Räumen geeignet ist, die über ein Dashboard verwaltet werden.

Anwendungspositionierung:Der MU88 eignet sich am besten für mittelgroße Konferenzräume, Schulungsräume, Klassenzimmer und Sitzungssäle, die zuverlässige Sprachverstärkung, automatisches Mischen und Fernsteuerung ohne die Komplexität eines vollständig benutzerdefinierten DSP-Programmierprojekts benötigen.

Produktparameter

Produktmerkmale

Hochleistungs-DSP-Engine

Der MU88 basiert auf dem ADI SHARC 21489 @ 450 MHz SIMD-Prozessor mit 400 MIPS / 1,6 GFLOPS Verarbeitungskapazität und führt parallel Mischung, Filterung und Dynamikverarbeitung aus, während die Systemverzögerung unter 3 ms bleibt, sodass Live-Konferenzen und Sprachverstärkung reaktionsfähig bleiben.

Integrierte USB-Soundkarte für Soft-Konferenzen

Eine integrierte One-In/One-Out-USB-Soundkarte lässt sich direkt an einen Laptop oder PC anschließen und unterstützt Musikwiedergabe, Aufnahme und Soft-Videokonferenzplattformen wie Zoom, Tencent Meeting und DingTalk ohne zusätzliche Audio-Interface-Hardware.

Akustische Echounterdrückung (AEC) vom Bustyp

Bus-Typ-AEC mit einer Nachlaufzeit von 512 ms, einer Konvergenzrate von 60 dB/s und einer Unterdrückungsamplitude von 60 dB entfernt Echos auf allen aktiven Kanälen und sorgt so dafür, dass entfernte Teilnehmer bei Hybridbesprechungen und Videoanrufen klar zu hören sind.

Unabhängige Rückkopplungsunterdrückung (AFC)

AFC pro Kanal verwendet einen Notch-Filter-Algorithmus, um Rückkopplungen auf jedem Mikrofon unabhängig zu unterdrücken, was in offenen Räumen mit mehreren Live-Mikrofonen eine nutzbare Verstärkung von bis zu 10 dB vor Rückkopplungen ergibt.

Rauschunterdrückung und Verstärkungskompensation

Die Unterdrückung von ANS-Umgebungsgeräuschen verbessert das Signal-Rausch-Verhältnis um bis zu 18 dB, während der integrierte Ducker- und ANC-Geräuschverstärkungskompensator automatisch Hintergrundgeräusche und Verstärkungsverschiebungen in ruhigen oder lauten Phasen regelt.

Automatisches Gain-Sharing-Mixing (AMC)

AMC-Automixing mit einem Gate-Mixer gleicht mehrere offene Mikrofone automatisch aus und reduziert so die Notwendigkeit einer manuellen Verstärkungsregelung bei Meetings mit mehreren aktiven Rednern.

Flexible zentrale Steuerung

RS232-, RS485- und UDP-Steuerungsmodi ermöglichen zusammen mit 8-Wege-GPIO die Integration mit Steuerungssystemen von Drittanbietern für One-Touch-Stromversorgung, Signalumschaltung und Umgebungssteuerung in einem Raum oder einer Einrichtung.

Szenenbasierte Windows-Steuerungssoftware

Mit einem dedizierten Windows-Client können Techniker den Prozessor überwachen, Szenen wie den Besprechungsmodus oder den Ereignismodus bearbeiten und abrufen sowie den Bildschirm sperren, um versehentliche Änderungen zu verhindern – wobei bis zu 30 Geräte über eine einzige Schnittstelle verwaltet werden können.

Anwendungen

Konferenzräume für Unternehmen

Bieten Sie klare Sprachverstärkung, automatisches Mischen und echofreie Hybrid-Meetings für Sitzungssäle und mittelgroße Konferenzräume.

Schulungsräume und Unterrichtsräume

Unterstützen Sie Vorlesungs- und Schulungsumgebungen mit mehreren Mikrofonen mit automatischer Verstärkungsteilung und Rückkopplungsunterdrückung für eine konsistente Sprachverständlichkeit.

Mehrzweckhallen

Erledigen Sie den Wechsel zwischen Präsentations-, Diskussions- und Event-Audioszenen durch abrufbare, vorkonfigurierte Verarbeitungsprofile.

Verteilte / Mehrraum-Einrichtungen

Verwalten Sie bis zu 8 Online-Geräte und bis zu 30 Einheiten über eine Steuerschnittstelle und vereinfachen Sie so die Überwachung von Prozessoren in mehreren Räumen.
