DSP -Bedienfeld

DSP -Bedienfeld

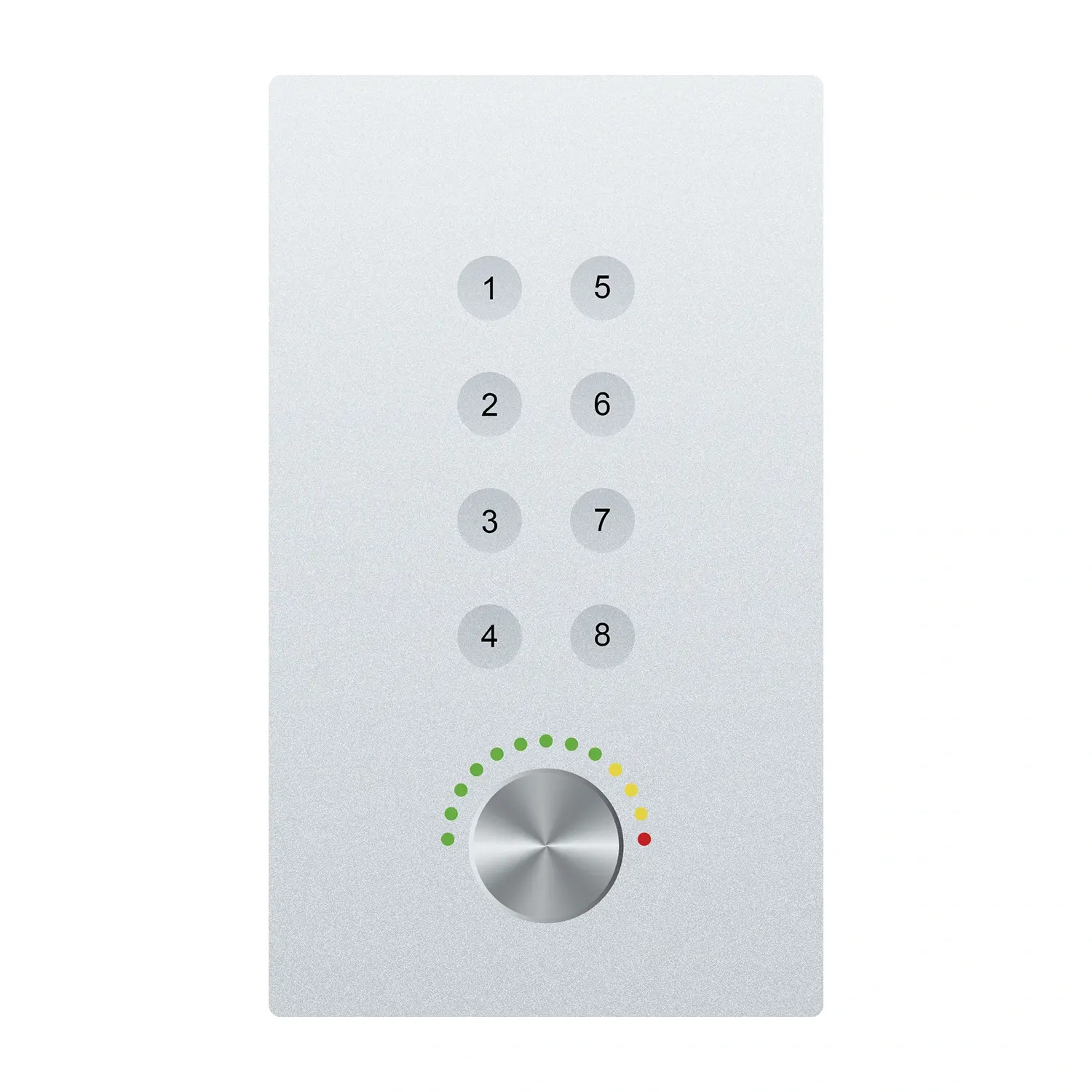

Das NCP-01-DSP-Bedienfeld ist das Bedienfeld für MU DSP.

Die Anzahl der Schlüssel beträgt mindestens 8, nicht weniger als ein Knopf;

Funktionsunterstützung benutzerdefiniert;

UDP -Kommunikationsprotokoll übernehmen;

Poe -Stromversorgung;

Kompatibel mit MU DSP und derselben Marke.

DSP -Bedienfeldparameter:

DSP -Bedienfeld

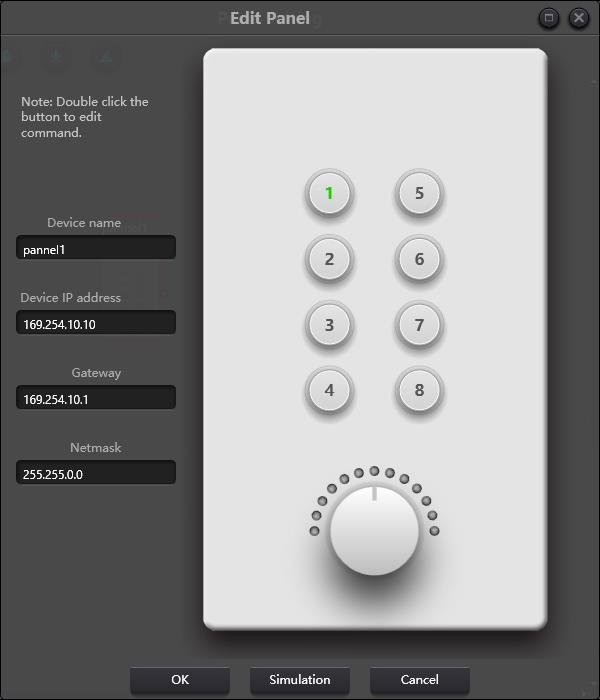

Es gibt 8 Schlüssel und einen Knopf auf dem Schlüsselfeld. Der Knopf wird verwendet, um Gewinne anzupassen, und 8 Tasten können verwendet werden, um durch Programmierung unterschiedliche Funktionen zu realisieren. Es gibt vier Arten von Schlüsselfunktionen, einschließlich Volumenanpassung, Stummschaltung, Voreinstellung und Befehl. Ziehen Sie einen Artikel in den Funktionsbereich in die eingerichtete Schlüssel, um die Programmierung des Schlüssels zu beenden.

In ähnlicher Weise können Benutzer nach Abschluss der gesamten Programmierung die Emulationstaste verwenden, um zu überprüfen, ob die Konfiguration korrekt ist.

Anweisungen für Panel -Betriebsindikatoren

1. Die Schlüsselanzeige bleibt eingeschaltet, die angibt, dass der Schlüssel mit der Stummschaltung konfiguriert ist.

2. Die Schlüsselanzeige blinkt weiter, wodurch der Schlüssel mit der Verstärkungsfunktion konfiguriert ist. Der konfigurierte Knopf verwendet und passt auch die Verstärkung des Kanals an. 13 Indikatoren um den Knopf zeigen Gewinne an.  Sie sind mit Gewinngröße ein- oder ausgeschaltet. Alle 13 -Indikatoren zeigen an, dass eine Verstärkung von -72 dB angibt, während alle auf 12 dB angeben.

3. Bei der Drücken des Tastendikators tritt ein plötzlicher Blitz auf, der die Taste mit voreingestellter oder Befehlsfunktion konfiguriert ist.

Befehlsfunktion: Die Befehlsdaten stammen aus dem Befehl Central Control. Bitte beziehen Sie sich auf Abschnitt 5.
