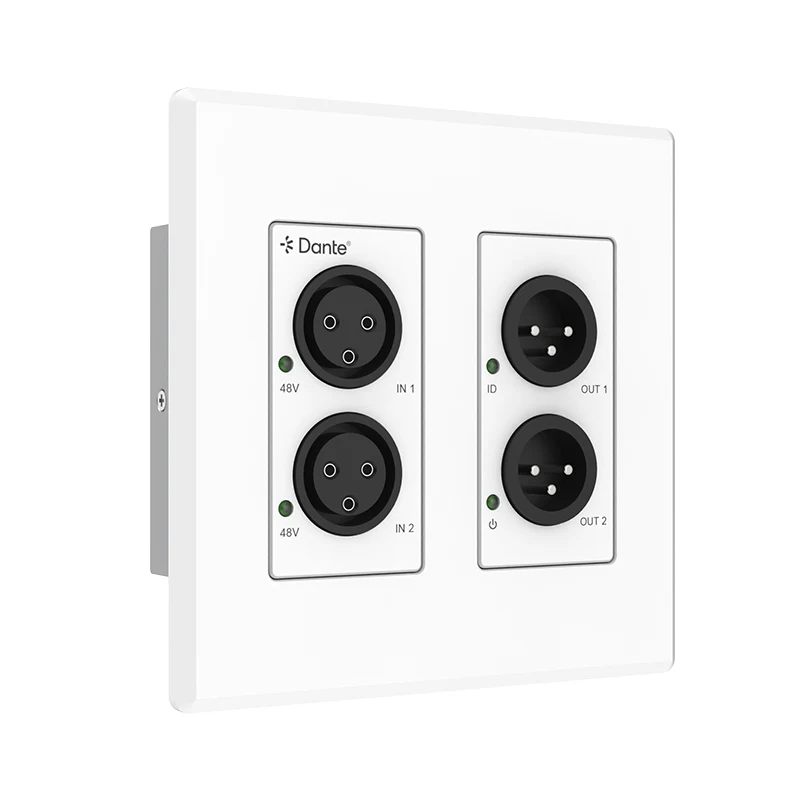

Dieser kompakte 2-Kanal-Analog-XLR-Dante-Konverter nutzt die Dante® Ultimo 2x2-Plattform und verbindet herkömmliche analoge Audiogeräte nahtlos mit einem digitalen Dante®-Netzwerk. Als standardmäßige 2-GANG-US-Wandplatte konzipiert, bietet es eine flexible Integration sowohl für ältere als auch für moderne Audiosysteme.
Analogeingang: Einstellbare Empfindlichkeit mit 5-stufiger Präzisionssteuerung für optimale Signalanpassung.
Analoger Ausgang: Konfigurierbare Ausgangsverstärkung mit 5-stufiger Anpassung für eine ausgewogene Verteilung.
Duale Stromversorgungsoptionen: Unterstützt lokale 12-V-Gleichstromversorgung oder PoE (Power over Ethernet) für eine optimierte Installation.
Plug-and-Play-Dante®-Kompatibilität: Zertifiziert für zuverlässige Audionetzwerke mit geringer Latenz.
Live-Sound
Rundfunk
Studioaufnahme mit nahtloser Dante-Integration
Konferenzraum
2x Eingänge + 2x Ausgänge (Dante® in und Dante® out)
Symmetrisches/unsymmetrisches XLR-Analog-Audio
MIC Phantom 48V Stromversorgung und Ein-/Ausschalten über Hard-Taste
Eingangsempfindlichkeit und Ausgangsverstärkungssteuerung zur Anpassung an verschiedene MIC/XLR-Pegel
Dante® Audio-Abtastrate unterstützt 44,1/48/88,2/96 kHz bei 24 Bit
Konfigurierbare Dante®-Gerätelatenz (unterstützt 1, 2 oder 5 ms, konfigurierbar mit Dante® Controller)
Unterstützt AES67 RTP-Audiotransport
PoE- und lokale Stromversorgungsoptionen
Standard 2-GANG EU/UK-Frontplattendesign
① 1x 2x Eingang und 2x Ausgang Analoger XLR-zu-Dante®-Konverter
② 1x 2-Pin-3,5-mm-Phoenix-Stecker (männlich)
③ 1× Benutzerhandbuch
|

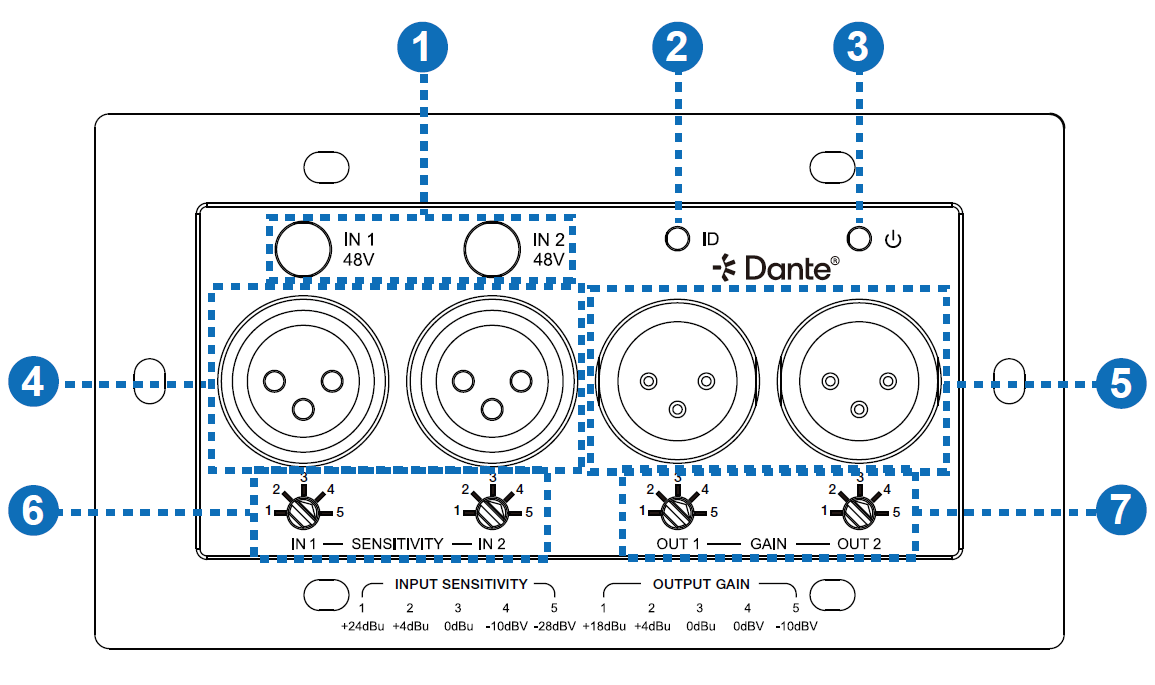

NEIN. |
Name |
Funktionsbeschreibung |
|
1 |
IN 1/2 48-V-Taste und LED mit Hintergrundbeleuchtung |
Drücken Sie die Taste, um die 48-V-Phantomspeisung des MIC-Audioeingangskanals 1/2 einzuschalten, dann leuchtet die entsprechende hintergrundbeleuchtete LED auf. |
|
2 |
ID-LED (Grün) |
Leuchtet, um die Identifizierung des Geräts über den Dante-Controller zu erleichtern. |
|
3 |
Leistung (grün) |
▪ Licht an: Das Gerät wird über PoE oder lokal mit Strom versorgt 12-VDC-Versorgung. ▪ Licht aus: Das Gerät ist ausgeschaltet. |
|
4 |
Audio-Eingangsanschlüsse |
Symmetrischer/unsymmetrischer analoger XLR-Audioeingang 1/2, angeschlossen an analoge MIC/LINE-Audioquellengeräte. |
|
5 |
Audioausgangsanschlüsse |
Symmetrischer/unsymmetrischer XLR-Analog-Audioausgang 1/2, verbunden mit analogen Audioquellengeräten. |
|
6 |
Audio IN 1/2-Knopf |
Der 5-stufige Empfindlichkeitseinstellknopf für den analogen Audioeingangskanal 1/2. Die Knopfpfeile zeigen an: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
AudioOUT-1/2-Knopf |
Der 5-stufige Verstärkungseinstellknopf für den analogen Audioausgangskanal 1/2. Die Knopfpfeile zeigen Folgendes an: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|

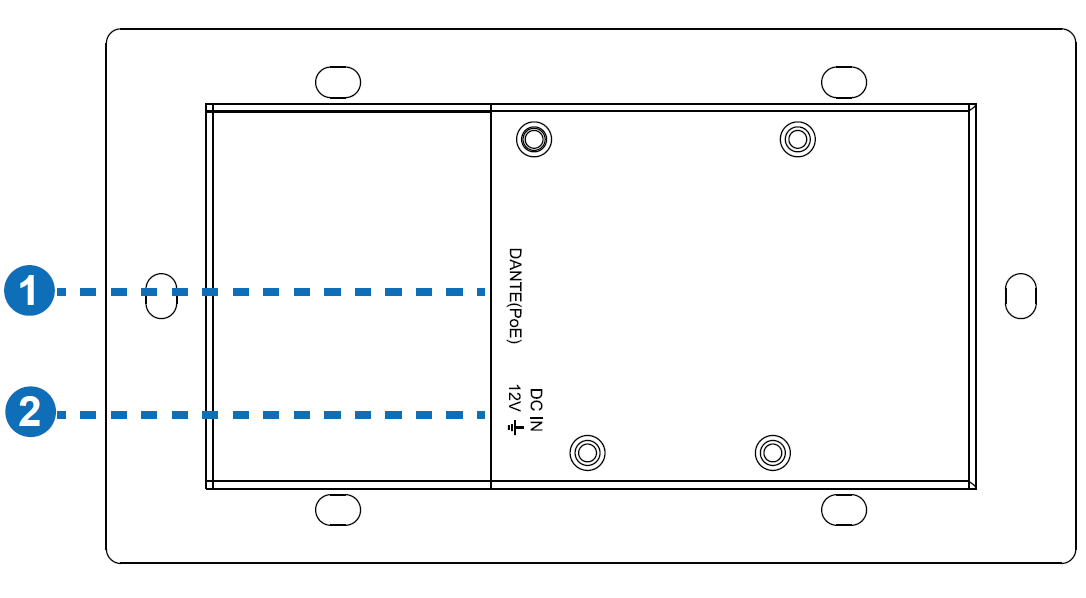

NEIN. |
Name |
Funktionsbeschreibung |
|
1 |
DANTE (PoE) Hafen |
100M Dante®-Digital-Audio-Eingangs-/Ausgangsanschluss, über eine RJ45-Leitung mit dem Netzwerk-Switch verbunden und unterstützt die PD-Stromversorgung. Die grüne LINK-LED leuchtet nach einer normalen Verbindung immer. Die gelbe DATA-LED blinkt, wenn eine Datenübertragung stattfindet. |
|
2 |
DC-IN-Anschluss |
12 VDC/500 mA Stromeingang. Das Gerät kann auf zwei Arten mit Strom versorgt werden: ▪ Lokale 12-VDC/500-mA-Stromversorgung. ▪ PoE vom Netzwerk-Switch. Das Gerät fungiert als PD Modus. |
|

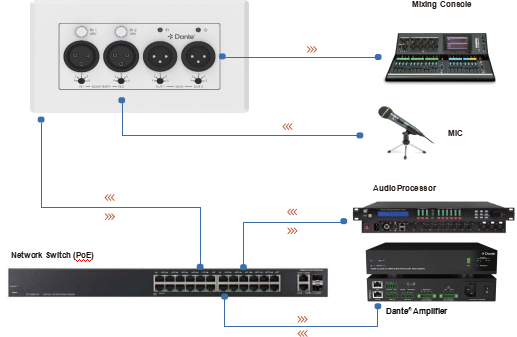

Verbindung |
|||||
|
|

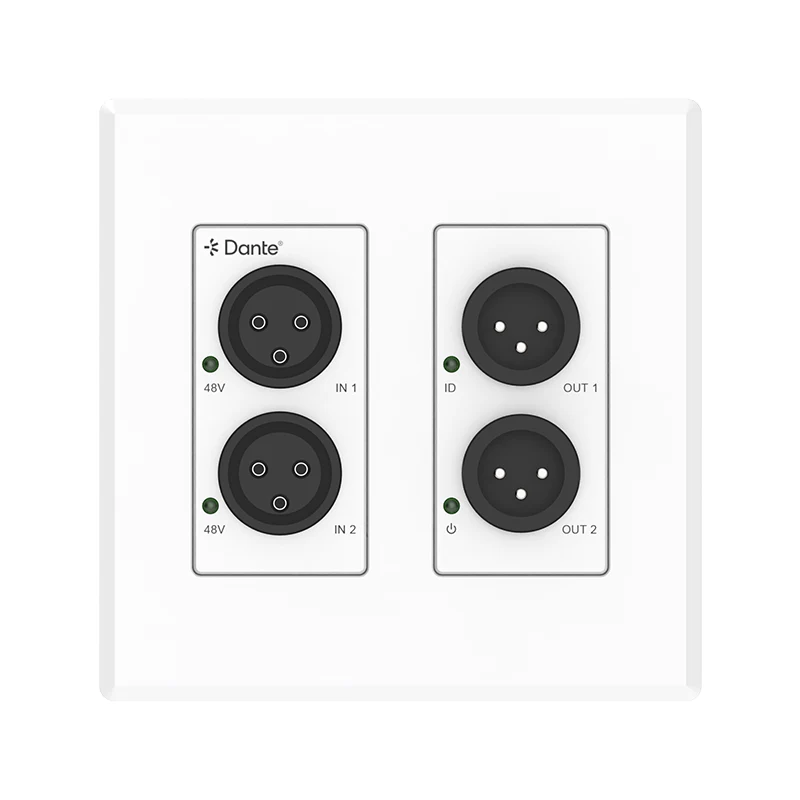

Frontplatte |
1x Power-LED [grüne Farbe] 1x ID-LED [grüne Farbe] 2x MIC-Phantomspeisungs-48-V-Taste mit hintergrundbeleuchteter LED [grüne Farbe] 2x Audioeingang [3-poliger XLR, weiblich] [LINE-Audio, symmetrische/unsymmetrische Verbindung, maximaler Eingangspegel 24 dBu] [MIC-Audio, symmetrische/unsymmetrische Verbindung, maximaler Eingangspegel 50 mVRMS, 48 V Phantomspeisung] 2x Audioausgang [3-poliger XLR, männlich, analoges Audio, symmetrischer/unsymmetrischer Anschluss, maximaler Ausgangspegel 18 dBu] |
|||
|
|

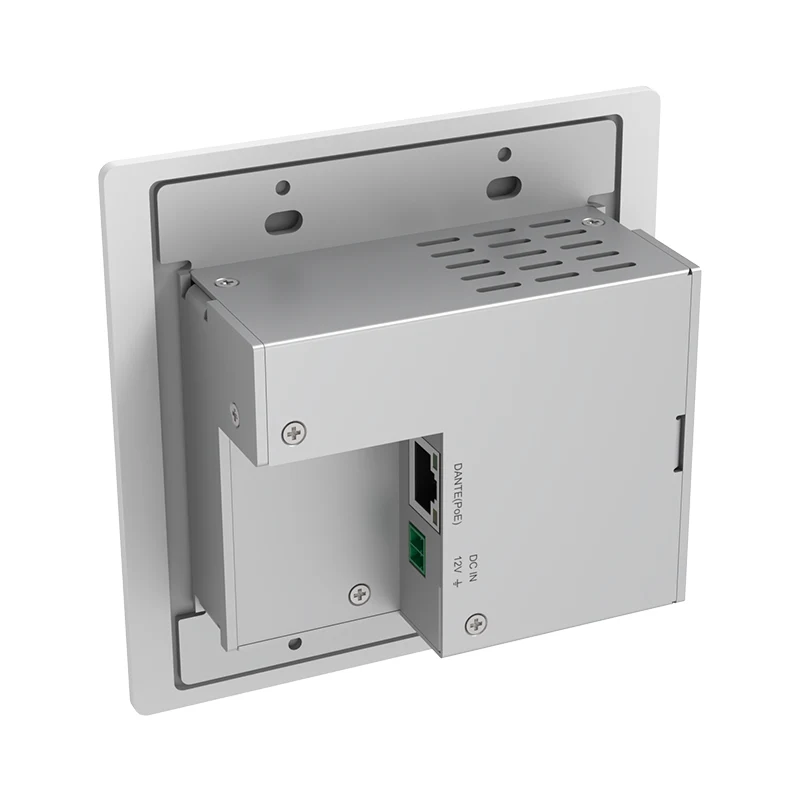

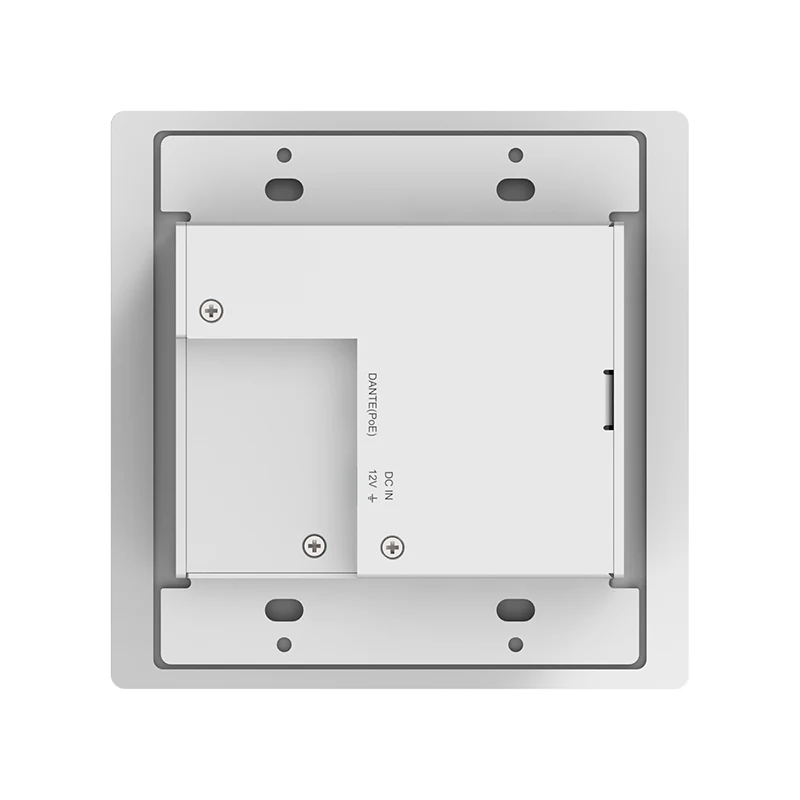

Rückseite |
1x DANTE [RJ45-Anschluss, PoE] [Digitaler Audio-Ein-/Ausgang, PCM 2CH 44,1K-96KHz 16/24Bit] 1x DC/12V [2-Pin-3,5-mm-Phoenix-Stecker] [12VDC/ 500mA] |
|||
|
|
Mechanisch |
||||
|
|
Gehäuse |
Aluminiumplatte + Eisengehäuse |
|||
|
|
Farbe |
Weißes Panel + silbernes Gehäuse |
|||
|
|
Abmessungen |
Wandplatte: 136 mm [B] x 75 mm [H] x 40,7 mm [T] Frontplatte: 146 mm [B] x 85 mm [H] x 5 mm [T] |
|||
|
|
Gewicht |
Ohne Frontplatte: 275 g Mit Frontplatte: 347 g |
|||
|
|
Stromversorgung |
1. PoE/PD (Klasse 1 IEEE 802.3af) 2. 12 V Gleichstrom (für den Fall, dass der Switch PoE nicht unterstützt) |
|||
|
|
Stromverbrauch |
3,6 W (max.) |
|||
|
|
Betriebstemperatur |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Lagertemperatur |
-4°F ~ 140°F / -20°C ~ 60°C |
|||
|
|
Betriebsfeuchtigkeit |
20 % ~ 80 % (relative Luftfeuchtigkeit, nicht kondensierend) |
|||
|
|
Lagerfeuchtigkeit |
10 % ~ 90 % (relative Luftfeuchtigkeit, nicht kondensierend) |
|||
|
Technisch |
|
||||
|
Modell-Nr. |
DPX22-US |
|
|||
|
Name |
2-Kanal-Analog-XLR-Dante-Konverter |
|
|||
|
Netzwerkbandbreite |
100M |
|
|||
|
Kontrollmethode |
Dante®-Controller |
|
|||
|
Audiolatenz |
Konfigurierbare Dante®-Gerätelatenz (Unterstützt 1, 2 oder 5 ms, konfigurierbar mit Dante® Controller) |
|
|||
|
Audioformate |
DANTE [Digitaler Audio-Ein-/Ausgang, PCM 2CH 44,1K-96KHz 16/24Bit] LINE-Eingang [analoges Audio, symmetrische/unsymmetrische Verbindung, maximaler Eingangspegel 24 dBu] MIC In [analoges Audio, symmetrische/unsymmetrische Verbindung, maximaler Eingangspegel 50 mVRMS] LINE-Ausgang [analoges Audio, symmetrische/unsymmetrische Verbindung, maximaler Ausgangspegel 18 dBu] |
|
|||
|
Audioparameter |
Ausgangsimpedanz |
300 Ohm |
|
||
|
|
Ausgabeniveau (Maximum) |
18 dBu (Maximum) |
|
||
|
|
Frequenzgang |
20 Hz bis 20 kHz (-/+0,5 dB) |
|
||
|
|
Dynamischer Bereich |
> 90 dB bei 0 dBu, 1 kHz A-gewichtet |
|
||
|
|
Audio-S/N-Verhältnis |
> 90 dB bei 0 dBu, 1 kHz A-gewichtet |
|
||
|
|
Audio THD+N |
< 0,015 % bei +4 dBu, 1 KHz |
|
||
|
Übertragungsentfernung |
328 Fuß/100 m (CAT6/6A/7) |
|
|||
|
ESD-Schutz |
IEC 61000-4-2: ±8kV (Luftspaltentladung) & ±4kV (Kontaktentladung) |
|
|||
①Garantie:
Alle unsere Produkte wurden vor dem Versand getestet;
Wir können 2-Kanal-Line-In-Dante-Konverter mit einer Garantie von 1 Jahr anbieten. (Nach Ablauf der Qualitätsgarantiezeit wird eine entsprechende Wartungsgebühr erhoben.)
②Lieferung:
Musterbestellung: oder die Musterbestellung, wir können innerhalb von 1-3 Tagen versenden
Großbestellung: Die Lieferzeit hängt von der Menge ab und beträgt normalerweise 10-15 Tage.
③Versand:
Alle unsere Produkte werden per Fedex/DHL/UPS/TNT oder per Seetransport versendet. Wir können auch an Ihren Vertreter in China versenden.
F1: Bieten Sie OEM- und ODM-Service an?
A: Ja, je nach Kundenanforderungen können wir OEM- oder ODM-Lösungen anbieten
Q2. Kann ich eine Bestellung aufgeben, wenn die Menge unter der Mindestmenge liegt?
A2. Selbstverständlich können Sie gerne Muster zur Prüfung und Qualitätsprüfung bestellen. Wir legen mehr Wert auf die Musterbestellung
F3: Wie hoch ist der Qualitätsstandard Ihrer Produkte?
A3: Unsere Produkte verfügen über genehmigte CE-, ROHS- und FCC-Zertifikate
F4: An welchem Ort werden FHBAudio-Geräte eingesetzt?
Unsere Produkte werden in zahlreichen Branchen eingesetzt, darunter unter anderem bei internationalen Konferenzen, Regierungsorganisationen, Bankinstituten, religiösen Zentren wie Kirchen, Flughäfen, parlamentarischen Gremien, Bildungseinrichtungen, Hotels und privaten Unternehmenskonferenzsälen. Dieses vielfältige Anwendungsspektrum unterstreicht die Vielseitigkeit und Zuverlässigkeit unserer Angebote und macht sie zu einer vertrauenswürdigen Wahl für eine Vielzahl von Kunden und Branchen.
F5: Was sind die Vorteile von Dante-Audio?
A5: Dante Audio bietet eine optimierte und effiziente Lösung für die Übertragung hochwertiger Audiodaten über Standard-Ethernet-Netzwerke. Durch die Nutzung der Dante-Technologie können Benutzer mühelos mehrere Audiokanäle über ein einziges Netzwerkkabel senden und empfangen, wodurch der Bedarf an sperriger herkömmlicher Verkabelung erheblich reduziert wird. Dieses System bietet außergewöhnliche Flexibilität, Skalierbarkeit und Zuverlässigkeit und eignet sich daher ideal für Live-Sound, Rundfunk und installierte Audioanwendungen. Mit Echtzeitleistung und nahtloser Integration über verschiedene Geräte hinweg vereinfacht Dante die Audiovernetzung und sorgt gleichzeitig für eine hervorragende Signalqualität und geringe Latenz.
