DB0202 ist ein hervorragendes Qualitätsleitungseingang Multi 2 -Ausgänge für die Konvertierung von zwei Dante -Kanälen in analoge Audioausgänge und zwei analoge Audioeingänge in das Dante -Netzwerk.

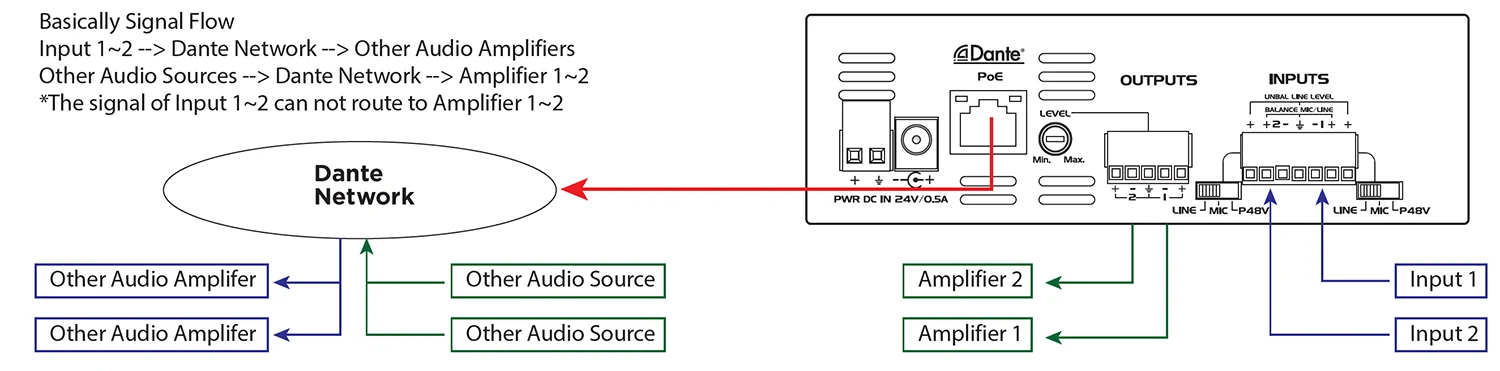

Verwenden Sie einfach CAT5-Kabel, um den RJ45-Port an einen Ethernet-Switch zu verbinden, und verwenden Sie den „Dante Controller“, um die geringe Latenz von Signal an/von anderen Geräten zu leiten, die bereits mit demselben Dante-Netzwerk verbunden sind. Es ist für die Erweiterung von E/O-Ausbau von E/A für Dante-Systeme mit analogen Gear, Legacy-Geräte-Integration geeignet (z. Verwendung zusammen mit unserem Dante DSP, Dante -Mikrofon, Dante Speaker.
* Bietet die Dante -Schnittstelle für zwei Eingänge / Ausgänge
* Zwei Standard -MIC- oder Line -Audiokanäle konvertiert in Dante Network
* MIC/Zeilenwähler für jede Eingabe ausgewählt werden
*Vergrößern Sie die Kontrolle bei jedem Eingang
* Verstärkungsregelung auf Ausgangskanälen
* Bietet 48 -V -Phantomleistung für jeden Kondensatormikrofoneingang
* Akzeptiert ausgewogene oder unausgeglichene Signaleingänge

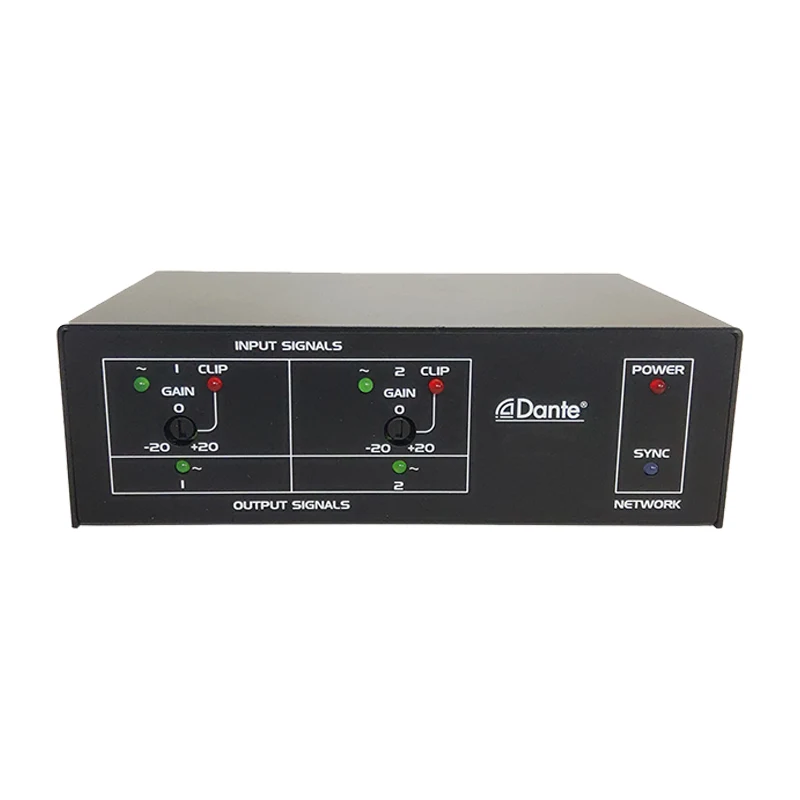

* Jede Audio -Eingangssignal/Clip -LED auf der Frontplatte
* Jede Audioausgangssignal -LED auf der Frontplatte
* Zwei ausgewogene Audioausgabeleitungsstufe aus Dante Network
* Hochauflösende 24 -Bit konvertiert analog zu digital und digital in analog
* LEDs geben den Status für Leistung und Netzwerksynchronisation an
* Angetrieben von externer 24VDC -Stromversorgung
* Normaler Betrieb mit POE Aktivieren Sie den Netzwerkschalter
|
Dante Network to Line -Level -Ausgänge |
|
|
Ausgänge |
5p abnehmbarer Klemmenblock, ausgewogen/unausgeglichen |
|
Ausgangspegel |
-10 DBU Nominal |
|
Ausgangspegel |
+10 DBU Maximum |
|
Ausgangsspannung: |
+20DBU (@ 0DB -Ausgangsverstärkung) |
|
Ausgangsimpedanz |
150 _ ausgeglichen; 75 _ unausgeglichen |
|
Frequenzgang |
20 Hz bis 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Lärm |
<-75db |
|
Crostal |
<85 dB (20 Hz bis 20 kHz) |
|
MIC/LINE -Eingänge zum Dante -Netzwerk |
|
|
Mikrofoneingänge |
|
|
Eingänge |
7 Pin Euro -Terminal, ausgeglichen |
|
Gewinnen |
Kondensatormikrofon: 40 dB |
|
Dynamisches Mikrofon |
60 dB |
|
Eingangsebene für +4 dBu |
-36 DBU (Kondensator) |
|
|
-56 dBu (dynamisch) |
|
|
-36 dBu (maximal) |
|
Eingangsimpedanz |
40 __ |
|
Phantomkraft |
48 v |
|
Frequenzgang |
20 Hz bis 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rauschen unter +4 dBu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz bis 120 Hz) |
|
Übersprechen |
<70 dB (20 Hz bis 20 kHz) |
|
Zeileneingänge |
|
|
Eingänge |
7 Pin Euro -Terminal, ausgeglichen |
|
Eingangsebene für +4 dBu |
+4 dBu (ausgeglichen); -10 dBV (unausgeglichen) |
|
Eingangsimpedanz |
> 40 _ |
|
Frequenzgang |
20 Hz bis 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rauschen unter +4 dBu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz bis 120 Hz) |
|
Übersprechen |
<75 dB (1 kHz, jede Linie zu jedem Mikrofonkanal), |
|
|
<70 dB (20 Hz bis 20 kHz) |
|
Kopffreiheit über +4 dBu |
> 18 dB |
|
Dante Channel |
|
|
Sender/Empfänger |
2/2 |
|
Übertragungsrate |
100 Mbit / s |
|
Auflösung |
16/24/32 Bit |
|
Stichprobenrate |
44,1 kHz, 48 kHz. |
|
Dante -Schnittstelle |
RJ45 Jack |
|
Stromverbindungen |
2 Pin Euro -Terminal, Power Jack |
|
Strombedarf |
24 VDC @ 180 mA plus verbundene Phantomlasten oder POE |
|
Abmessungen |
143 mm (W) × 45 mm (h) × 93 mm (d) |
|
Gewicht |
0,7 kg |

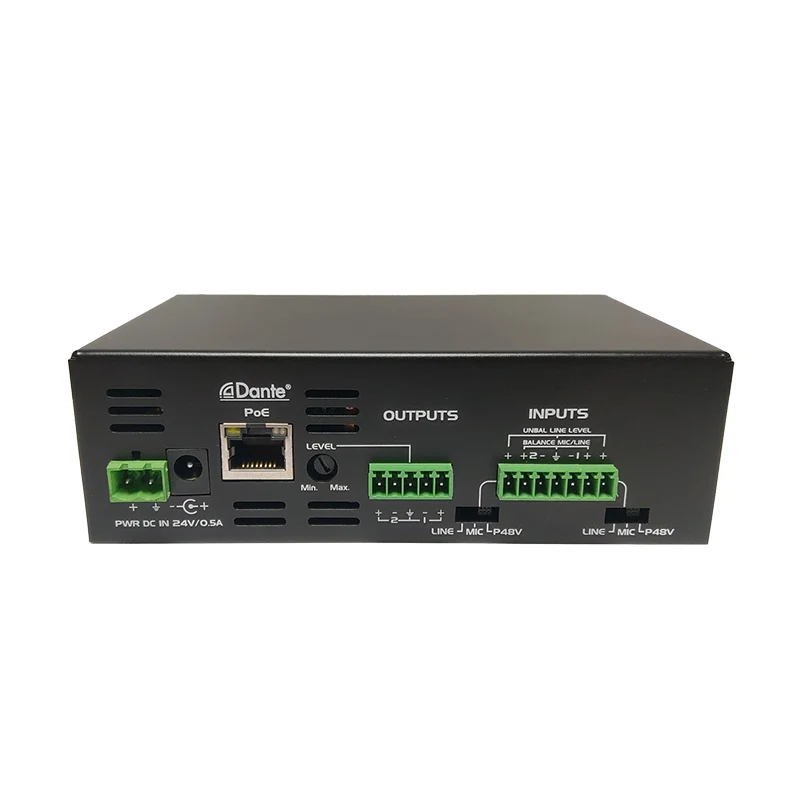

1. Leitungsvolumen: Verstärkungsregelung für die Ausgangspegel.
2. Euro -Terminaleingabe: Empfangen Sie das Audiosignal an Dante Network.
3..
HINWEIS: Der Ethernet -Switch muss eine PoE -Stromversorgung haben.
4. SYNC LED: Zeigt den Status des Dante -Netzwerks an.
Die 2Ch -Dante -Schnittstelle 2 MIC/Line -Eingänge x 2 Ausgänge können im Corporate AV -Konferenzsystem verwendet werden.
Vorteile: Es kann eine nahtlose Integration in vorhandene Dante AV-Netzwerke naht und die analoge Verkabelung für Langstreckensignalläufe beseitigt.
