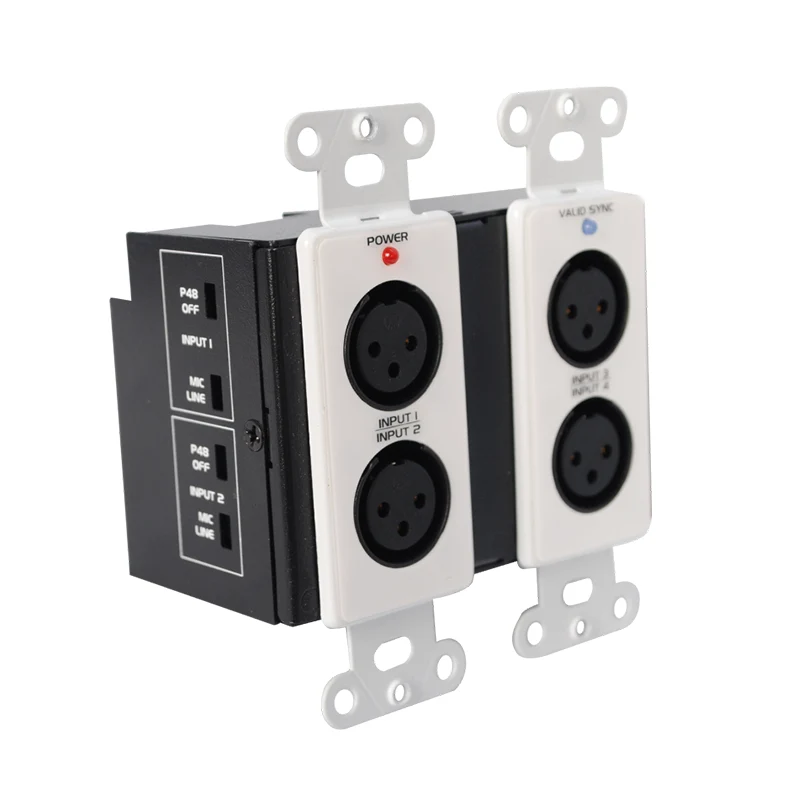

Die Dante-Grenzfläche 4 x MIC ist ein Hochleistungs-Dante-Grenzflächenbox, das zwei Dante-Kanäle nahtlos in analoge Audioausgänge und vier analoge Audioeingänge in das Dante-Netzwerk umwandelt. Es ist so konzipiert, dass es für eine Doppelbindungsbox im US-Stil entspricht, und bietet eine einfache Installation und Integration.
Diese Dante-Schnittstelle verbindet den RJ45-Port auch einfach mit einem Standard-CAT5-Kabel an einen Ethernet-Switch und verwendet dann den „Dante Controller“, um Signale mit niedrigem Latenz an und von anderen Geräten auf demselben Dante-Netzwerk weiterzuleiten. Dies gewährleistet eine effiziente und zuverlässige Audioübertragung in Ihrem Setup.
Wir können auch eine Serien -Dante -Audiolösung wie Dante DSP, Dante Grenzfläche, Dante -Mikrofon, Dante -Lautsprecher bereitstellen.

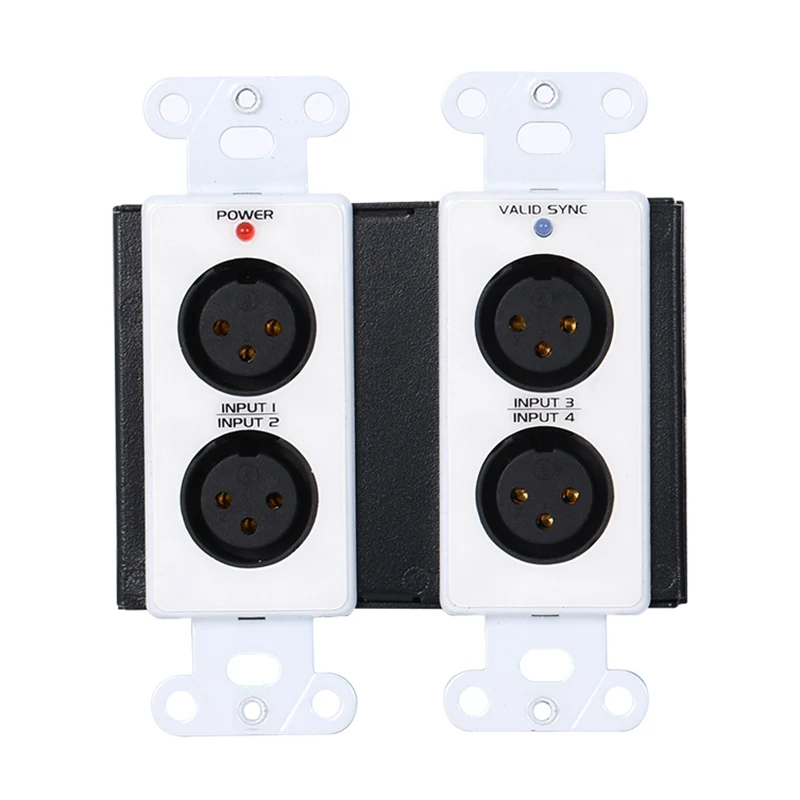

1. Unterstützen Sie vier MIC/Line XLR -Eingänge auf der Frontplatte
2. Verringer
3.Mic oder Line ist für jeden XLR -Eingang ausgewählt
4. Schaltbar 48 -V -Phantomleistung für jeden MIC XLR -Eingang
5. Anpassbare MIC/Line -Verstärkung von -20 dB bis +20 dB für jeden XLR -Eingang
6. Two Audio -Signalausgänge aus dem Dante -Netzwerk auf der Rückseite
7. Balanced oder unausgeglichene Signalausgänge
8. Hoche Auflösung 24 Bit für DAC und ADC
9.leds geben den Status für die Strom- und Netzwerksynchronisation auf der Frontplatte an
10. Kraft über Ethernet (POE) oder 24VDC -Stromversorgung
11. stellt eine hohe Qualität des Vorverstärkers für Mikrofone vor
12. Exzellente Audioqualität mit geringem Rauschen
|
MIC/LINE -Eingänge zum Dante -Netzwerk |
|
|
Eingang: |
Xlr (weiblich) x 4 |
|
Gewinnbereich |
-20 ~ +20 |
|
Eingangsimpedanz |
> 2,5 k_ (mic); > 5 k_ (Zeile) |
|
Phantomkraft |
48 VDC, schaltbar |
|
Frequenzgang |
20 Hz bis 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rauschen unter +4 dBu |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz bis 120 Hz) |
|
Dante Network to Line Outputs |
|
|
Ausgänge |
2, ausgeglichen/unausgeglichen, abnehmbarer Klemmenblock |
|
Ausgangspegel |
+4 dBu (nominal) ausgeglichen; -10 dBV (nominal) unausgeglichen, wählbar |
|
Ausgangsspannung |
+20DBU (@ 0DB -Ausgangsverstärkung) |
|
Ausgangsimpedanz |
150_Balanced; 75_UnBalanced |
|
Frequenzgang |
20 Hz bis 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Lärm |
<-80 db |
|
Übersprechen |
<85 dB (20 Hz bis 20 kHz |
|
Dante Channel |
|
|
Sender/Empfänger |
2/2 |
|
Übertragungsrate |
100 Mbit / s |
|
Auflösung |
16/24/32 Bit |
|
Stichprobenrate |
44,1 kHz, 48 kHz. |
|
Dante -Schnittstelle |
RJ45 Jack |
|
Stromverbindungen |
2 Pin Euro -Terminal |
|
Strombedarf |
24 VDC @ 180 mA plus verbundene Phantomlasten oder POE |
|
Dimension |
116 mm (W) × 114,5 mm (h) × 53,1 mm (d) |
|
Gewicht: 0,36 kg-dwp22l-us |
370g |

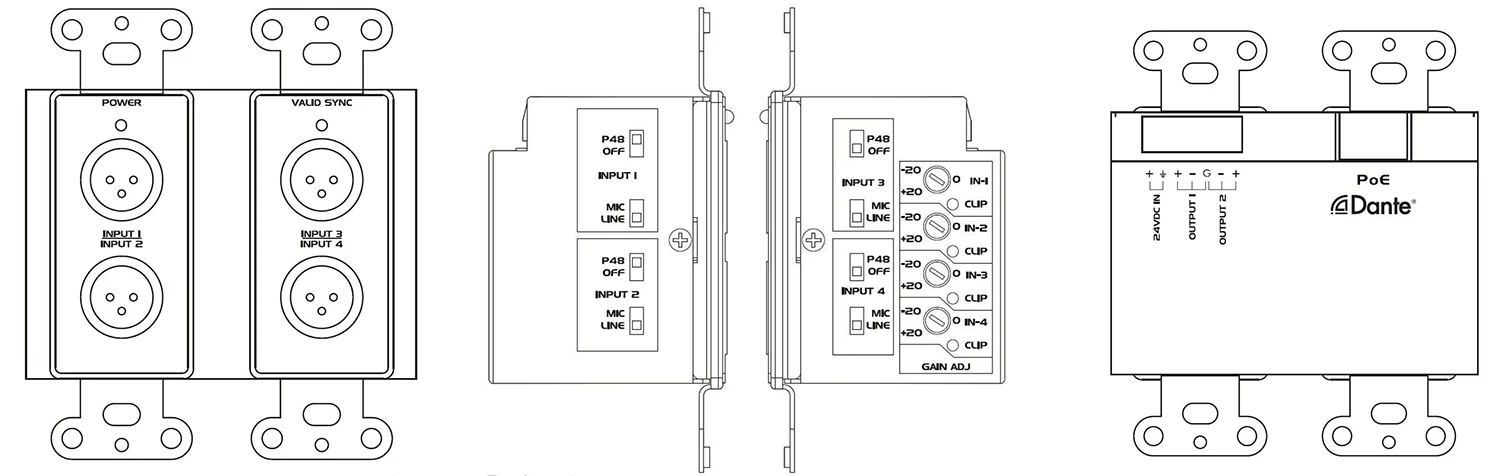

1. XLR -Eingänge, Akzeptieren Sie ein MIC- oder Line -Audiosignal.
2. Power LED -Indikator.
3. Die Synchronisierungs -LED gibt den Status des Dante -Netzwerks an.
4. XLR -Eingangswähler
Zeile: Akzeptiert ausgewogene oder unausgeglichene Linienquelle.
MIC: Akzeptiert das Signal des dynamischen oder Kondensatormikrofons.
P48V: Bietet 48 -V -Phantomleistung beim Anschließen von Kondensatormikrofon.
5. Eingangsverstärkungssteuerung: Passen Sie das Verstärkungsniveau des Eingangssignals auf jedem Eingangskanal an.
6. Signalclip -LED an jedem Eingangskanal
7. Euro -Terminalausgänge: Konvertiert zwei Dante -Kanäle in analoge Leitungsausgänge.
8. RJ45 -Port: Verwenden Sie das CAT5 -Kabel zur Verbindung zum Dante -Netzwerk.
HINWEIS: Bei der Verwendung von POE -aktiviertem Netzwerkschalter kann DWP42L von POE ausgeschaltet und der Betrieb betrieben werden.
9. Leistung: Schließen Sie DC 24 V mit 2p -Anschlussblock oder DC -Eingangsbuchse an.
HINWEIS: Wenn DC 24V und POE beide an DWP42L vorhanden sind, wird das Gerät von DC 24 V betrieben. Und wenn DC 24 V entfernt wird, wechselt die Leistung automatisch auf Poe Power.
Die Dante -Schnittstelle (4 x Mic/Line -Eingänge, 2 x -Leitungsausgänge) ist eine vielseitige Audio -Netzwerklösung, die für die nahtlose Integration in professionelle Audio -Setups entwickelt wurde. Es ermöglicht eine bidirektionale Umwandlung zwischen analogem und Dante Digital Audio, PLS
1. Produktion von Live Sound & Event
Schließen Sie Mikrofone, Instrumente oder Leitungsquellen (z. B. Mischer, Wiedergabegeräte) an ein Dante-Netzwerk für die Verteilung mit geringer Latenz über mehrere Stufen oder Zonen an.
Senden Sie verarbeitete Audio aus einem Dante-fähigen Mixer an analoge Verstärker, Monitore oder Aufzeichnungsgeräte.
2. Konferenz & von Systemen
Integrieren Sie analoge Mikrofone (z. B. Podium-Mikrofone, Panel-MICs) in ein auf Dante basierendes Konferenzsystem für flexible Routing und Verarbeitung.
Ausgabe von Dante Audio füttert analoge Lautsprecher oder Legacy -Verstärker in Besprechungsräumen, Auditorien oder Hörsälen.
3. Rundfunk- und Aufnahmestudios
Digitalisieren Sie analoge Quellen (Mikrofone, Instrumente, Außenbordausrüstung) und übertragen Sie sie über Dante zum Aufnehmen, Streaming oder Sendungen.
Senden Sie Dante -Feeds (z. B. DAW -Ausgänge, Intercom -Signale) an analoge Monitore, Kopfhörer oder Verarbeitungsgeräte.
4. Haus der Anbetung und Performance -Veranstaltungsorte
Erfassen Sie Chor -Mikas, Instrumente oder gesprochenes Wort und verteilen Sie sie über Dante an FOH -Mixer, Aufzeichnungssysteme oder Live -Streams.
Routen Sie Dante -Wiedergabeturen oder Ankündigungen an Analog -Zonen -Lautsprecher oder Verzögerungslinien.
5. Installierte Sound & Gastfreundschaft
Verbinden Sie Hintergrundmusik (BGM) -Systeme, Paging -MICs oder analoge Quellen an ein Dante -Netzwerk, um eine zentralisierte Steuerung zu erhalten.
Ausgabe von Networked Audio (z. B. Programmfutter, Notfallwarnungen) an analoge Verstärker in Hotels, Restaurants oder Einzelhandelsflächen.
Plug-and-Play-Dante-Integration-Es ist keine zusätzlichen Treiber erforderlich.
Ultra-niedrige Latenz-ideal für Echtzeitanwendungen.
Skalierbares und flexibles Routing - Audio über Dante Controller verwalten.
Compact & Rack-montierbar-Passt Standard-US-doppelbanden zurück.
