Dante Interface Mic

Das DWP22X ist ein Hochleistungs-Dante-Grenzflächenfeld, das zwei Dante-Kanäle nahtlos in analoge Audioausgänge und zwei analoge Audioeingänge in das Dante-Netzwerk umwandelt. Das DWP22X-UA-Modell ist für Doppelbindungskästen im US-Stil ausgelegt, während das DWP22X-EU auf europäische Montage-Back-Boxen zugeschnitten ist.

Schließen Sie den RJ45-Port einfach mit einem CAT5-Kabel an einen Ethernet-Switch an einen Ethernet-Switch an und verwenden Sie dann Dante Controller, um Signale mit niedrigen Latenz mit und von anderen Geräten auf demselben Dante-Netzwerk zu leiten. Dies gewährleistet eine effiziente und zuverlässige Audioübertragung in Ihrem Netzwerk.

Dante Interface Panel Mic/Line 2 Eingänge x 2 Ausgänge Hauptmerkmale:

• Bietet die Dante -Schnittstelle für zwei Eingänge / Ausgänge

• Zwei Standard -XLR -Mikrofon- oder Leitungs -Audiokanäle konvertieren in Dante Network

• MIC/LEINE SELECTE KEINER EINNAHMENTE

• Einstellbare MIC/Line -Verstärkung von -20 dB bis +20 dB für jeden Eingangskanal

• Schaltbare 48 -V -Phantomleistung für jeden Eingang für Kondensatormikrofon

• Jede Audio -Eingangssignal-/Clip -LED auf der Frontplatte

• Zwei XLR ausgeglichene Audioausgangsleitungsstufe aus dem Dante -Netzwerk

• Zwei Ausgangskanäle auf der Rückseite (entsprechend zwei XLR -Ausgängen)

• Hochauflösende 24 -Bit konvertiert analog zu digital und digital in analog

• LEDs geben den Status für Strom- und Netzwerksynchronisation in der Frontplatte an

• Angetrieben von externer 24VDC -Stromversorgung oder POE

• Normaler Betrieb mit POE Aktivieren Sie den Netzwerkschalter

Fhbavtec dante interface MIC/Zeile 2 Eingänge x 2 Ausgänge Spezifikation

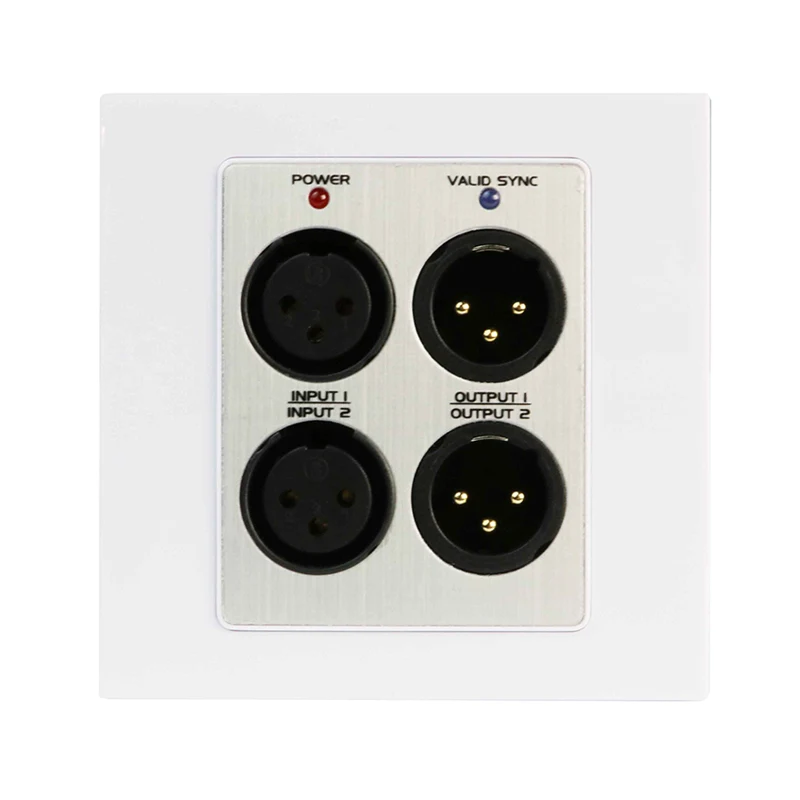

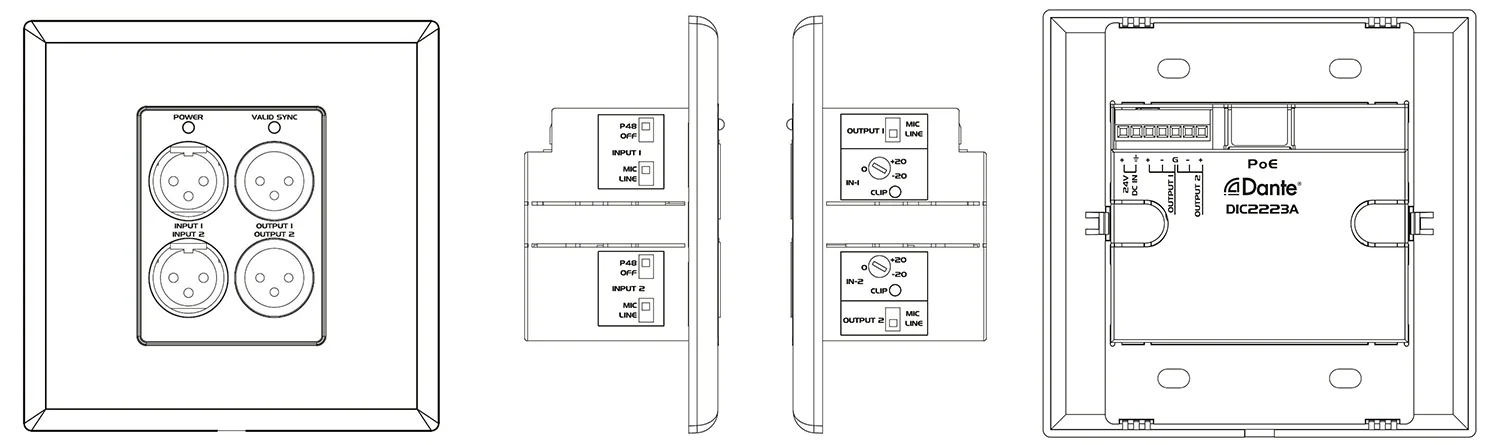

FHBAVTEC Dante Interface Panel Mic/Line 2 Eingänge x 2 Ausgänge Betrieb

1. Zwei XLR -Eingänge, Akzeptieren Sie ein MIC- oder Line -Audiosignal.

2. Zwei XLR -Ausgänge, die für MIC- oder Zeilen -Audiosignal ausgewählt werden können.

3. Power LED -Indikator.

4. Die Synchronisierungs -LED gibt den Status des Dante -Netzwerks an.

5. Eingabeauswahl

Zeile: Akzeptiert ausgewogene oder unausgeglichene Linienquelle.

MIC: Akzeptiert das Signal des dynamischen oder Kondensatormikrofons.

48 V: Bietet 48 V Phantomleistung beim Anschließen von Ondenser -Mikrofon.

6. Ausgangswahl: t Die Ausgänge zu Linie oder MIC mit unterschiedlichem Verstärkungsbereich.

7. Eingangsverstärkungssteuerung: Passen Sie das Verstärkungsniveau des Eingangssignals auf dem ACH -Eingangskanal an.

8. Signalclip -LED an jedem Eingangskanal

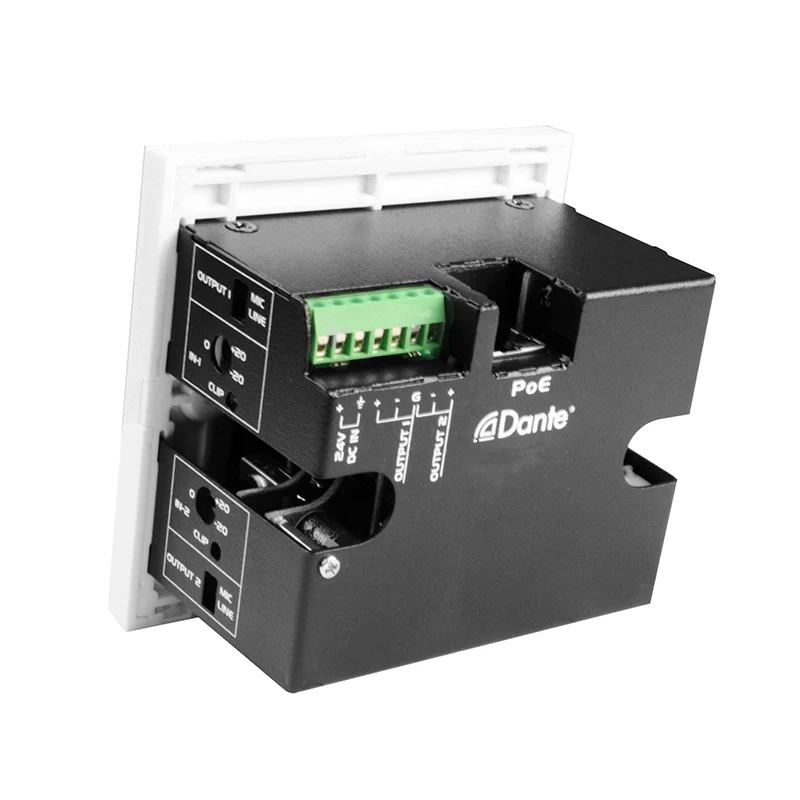

9. Euro -Terminalausgaben:

Konvertiert zwei Dante -Kanäle in analoge Linienausgänge. Diese beiden Ausgänge sind parallel zur Vorderseite der Ausgänge n.

10.RJ45 Port: Verwenden Sie Cat5, um eine Verbindung zum Dante -Netzwerk herzustellen.

HINWEIS: Bei der Verwendung von POE -aktiviertem Netzwerkschalter kann DWP22X von PoE betrieben und der Betrieb betrieben werden.

11. Leistung: Schließen Sie DC 24 V mit 2p -Anschlussblock oder DC -Eingangsbuchse an. Hinweis: Wenn DC 24V und POE beide für DWP22X vorhanden sind, wird das Gerät von DC 24 V betrieben. Und wenn DC 24 V entfernt wird, wechselt die Leistung automatisch auf Poe Power.

Fhbavtec dante interface MIC/Zeile 2 Eingänge x 2 Ausgänge Anwendung

Das 2Ch Dante-Schnittstellen-2-Mikrofon/Line-Eingänge x 2 Ausgabebereich ist perfekt für professionelle Audioanwendungen wie Konferenzräume, Live-Sound-Setups, Broadcast-Studios und installierte AV-Systeme, in denen zuverlässige Dante-zu-Analog- und Analog-zu-Dante-Konvertierung in einem kompakten, rackfreien Formfaktor erforderlich ist. Das von der Wand montierte Design ermöglicht eine saubere und effiziente Integration in verschiedene Umgebungen und die Aufrechterhaltung einer qualitativ hochwertigen Audioleistung.
