DWP22L ist ein ausgezeichnetes Dante -Schnittstellenfeld für die Konvertierung von zwei Dante -Kanälen in analoge Audioausgänge und zwei analoge Audioeingänge in Dante Network. DWP22L-US, das für den US-Stil mit Double-Gang-Backbox entworfen wurde. DWP22L-EU passen zur europäischen Montage-Back-Box.
Die DAP22L Dante -Schnittstelle MIC/Line 2 Eingänge Multi 2 -Ausgänge verwenden einfach CAT5 -Kabel, um den RJ45 -Anschluss an einen Ethernet -Switch anzuschließen, und verwenden „Dante Controller“, um die niedrige Latenz von Signal an/von anderen Geräten zu vermitteln, die bereits auf demselben Dante -Netzwerk verbunden sind.

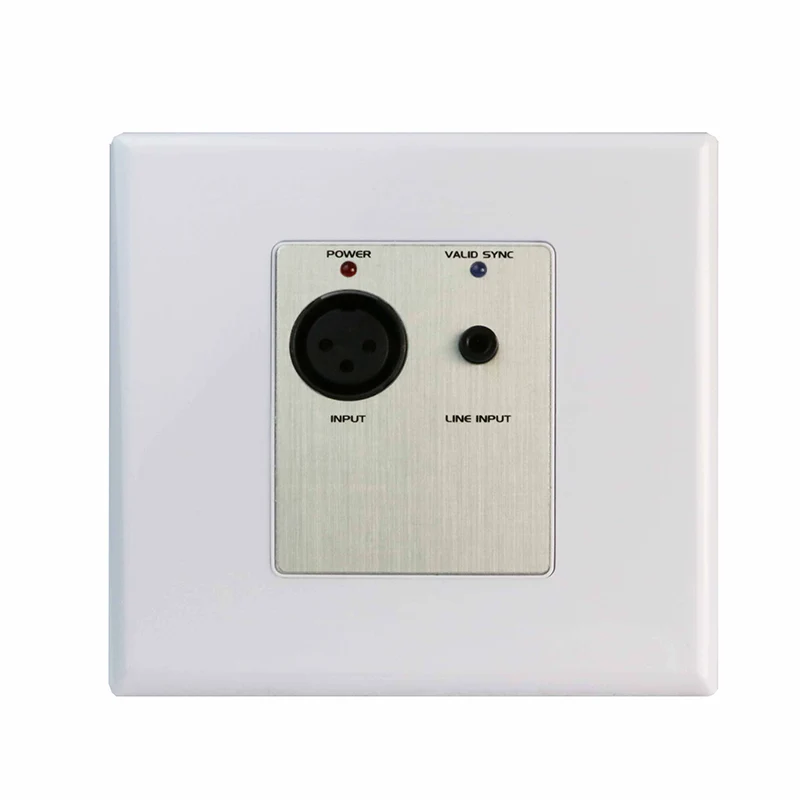

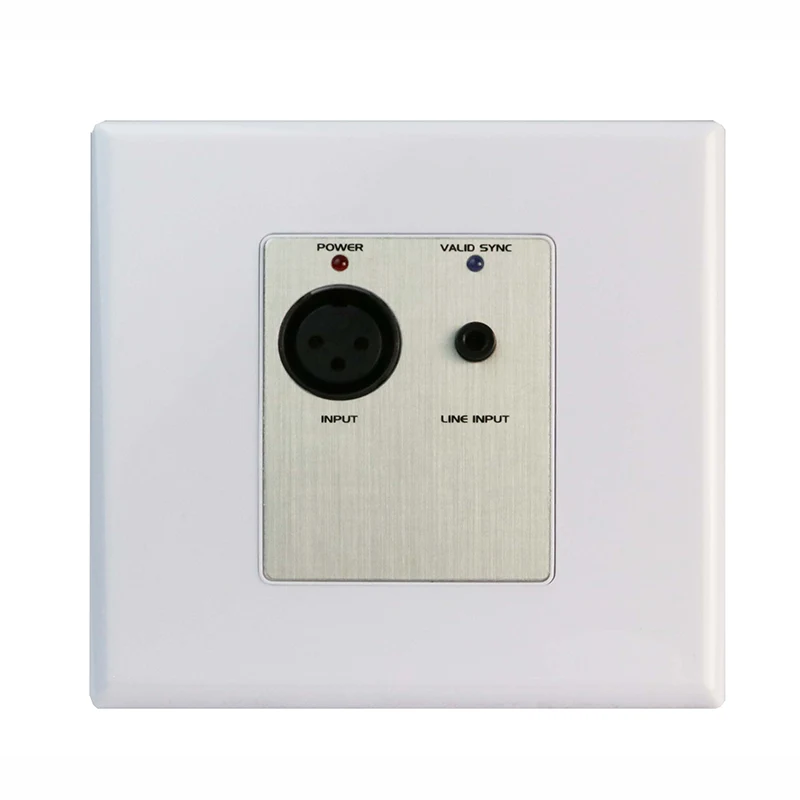

Ein MIC/Line XLR-Eingang und ein Mini-Jack-Eingang auf der Frontplatte
Der Mini-Jack-Eingang wird zum Mono-Signal summiert
Konvertiert Mikrofon- oder Linien -Audiosignale in Dante Network
MIC/Zeile ist für XLR -Eingang ausgewählt
Schaltbar 48 -V -Phantomleistung für den MIC XLR -Eingang
Einstellbare MIC/Line -Verstärkung von -20 dB bis +20 dB für jeden Eingangskanal

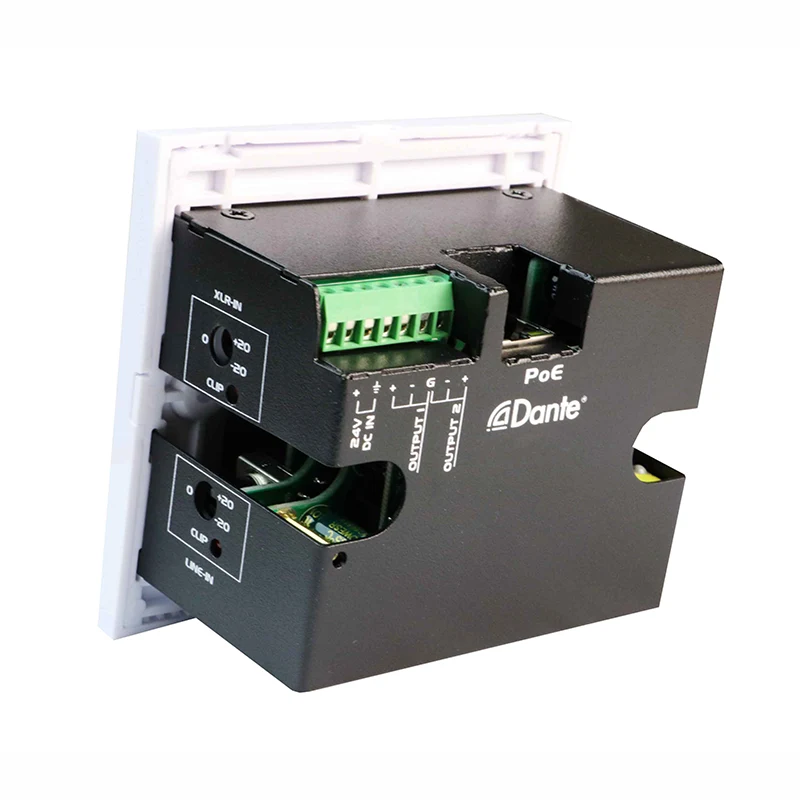

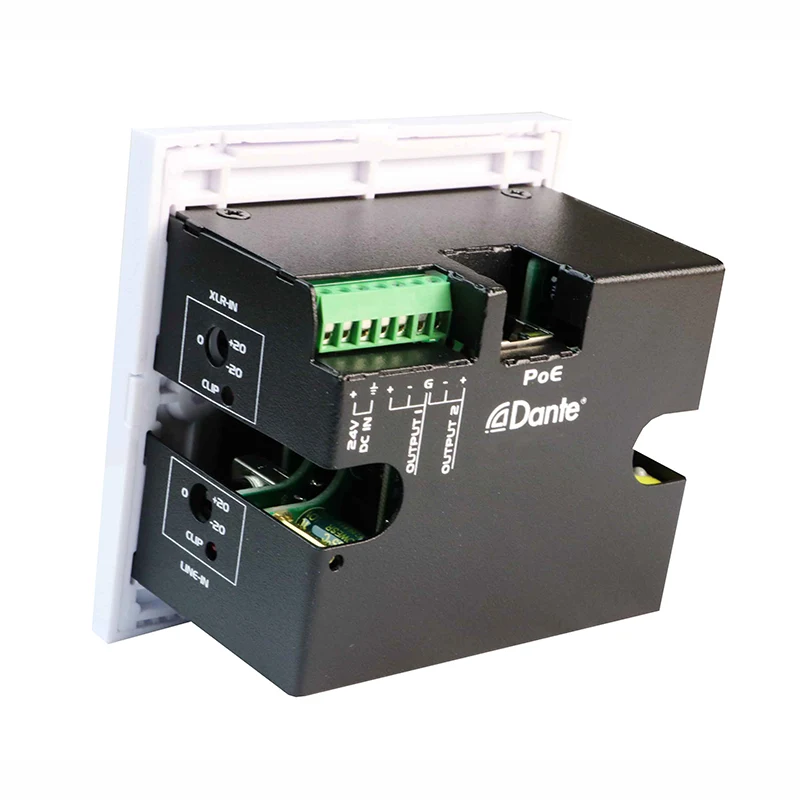

Zwei Audiosignalausgänge aus dem Dante -Netzwerk auf der Rückseite
Jedes Audio -Eingangssignal/Clip -LED im Seitenfeld
Hochauflösende 24 -Bit konvertiert analog zu digital und digital in analog
LEDs geben den Status für die Strom- und Netzwerksynchronisation im Seitenfeld an
Stromversorgung über Ethernet (POE) oder 24VDC Netzteil
Bietet eine hohe Qualität des Vorverstärkers für Mikrofone
Hervorragende Audioqualität mit geringem Rauschen
|
MIC/LINE -Eingänge zum Dante -Netzwerk |
|
|
Eingang: |
XLR (weiblich), Stereo-Mini-Jack (L, R) |
|
Gewinnbereich |
-20 ~ +20 |
|
Eingangsimpedanz |
> 2,5K_ (xlr mic),> 5k_ (xlr line),> 50k_ (mini-jack) |
|
Phantomkraft |
48 V schaltbar |
|
Frequenzgang |
20 Hz bis 20 kHz (± 0,5 dB) |
|
Thd+n |
<0,1% |
|
Rauschen unter +4 dBu |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz bis 120 Hz) |
|
Dante Network to Line Outputs |
|
|
Ausgänge |
5p, ausgeglichen/unausgeglichen, abnehmbarer Klemmenblock (Ausgang 1/2) |
|
Ausgangspegel |
-10 dBu nominal (Linie) |
|
Ausgangspegel |
+10 DBU Maximum |
|
Ausgangsspannung |
+20DBU (@ 0DB -Ausgangsverstärkung) |
|
Ausgangsimpedanz |
150_Balanced; 75_UnBalanced |
|
Frequenzgang |
20 Hz bis 20 kHz (± 0,5 dB) |
|
Thd+n |
T< 0.1% |
|
Lärm |
<-80 db |
|
Übersprechen |
<85 dB (20 Hz bis 20 kHz |
|
Dante Channel |
|
|
Sender/Empfänger |
2/2 |
|
Übertragungsrate |
100 Mbit / s |
|
Auflösung |
16/24/32 Bit |
|
Stichprobenrate |
44,1 kHz, 48 kHz. |
|
Dante -Schnittstelle |
RJ45 Jack |
|
Stromverbindungen |
2 Pin Euro -Terminal |
|
Strombedarf |
24 VDC @ 180 mA plus verbundene Phantomlasten oder POE |
|
Dimension |
116 mm (W) × 114,5 mm (h) × 53,1 mm (d)-DWP22L-US 87 mm (W) × 875 mm (h) × 53,1 mm (d)-DWP22L-EU |
|
Gewicht: 0,36 kg-dwp22l-us |
Gewicht: 0,36 kg-dwp22l-us 0,28 kg-DWP22L-EU |

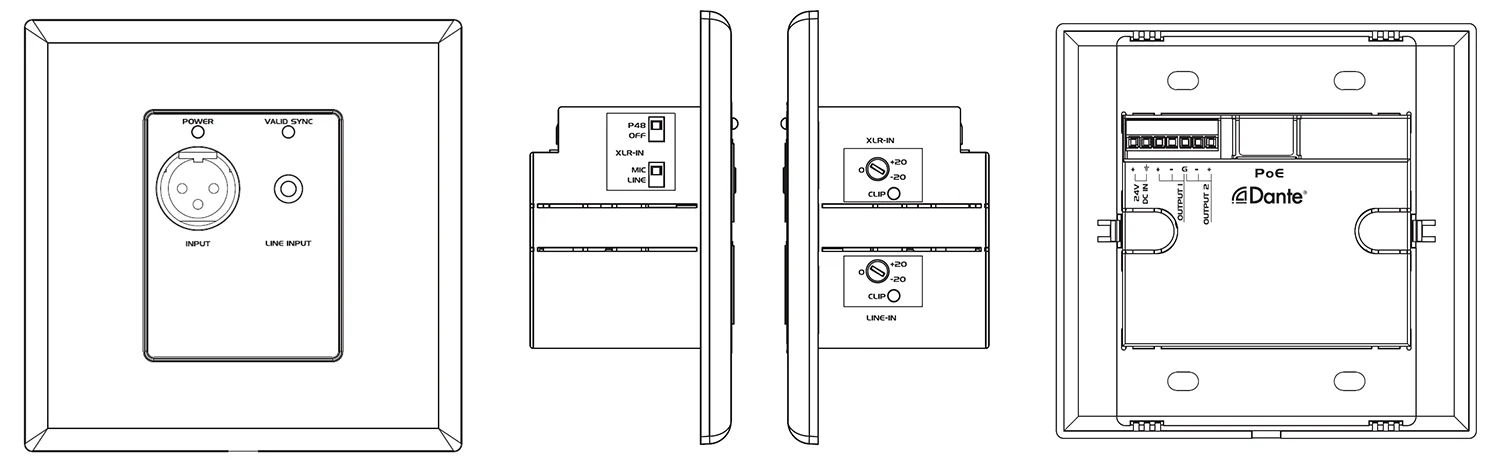

1. XLR -Eingang, Akzeptieren Sie ein MIC- oder Line -Audiosignal.
2. 3,5 mm Mini -Jack -Eingang akzeptiert das Line -Audiosignal.
3. Power LED -Indikator.
4. Die Synchronisierungs -LED gibt den Status des Dante -Netzwerks an
5. XLR -Eingangswähler
Zeile: Akzeptiert ausgewogene oder unausgeglichene Linienquelle.
MIC: Akzeptiert das Signal des dynamischen oder Kondensatormikrofons.
P48V: Bietet 48 -V -Phantomleistung beim Anschließen von Kondensatormikrofon.
6. Eingangsverstärkungssteuerung: Passen Sie das Verstärkungsniveau des Eingangssignals auf jedem Eingangskanal an.
7. Signalclip -LED an jedem Eingangskanal.
8. Euro -Terminalausgänge: Konvertiert zwei Dante -Kanäle in analoge Leitungsausgänge.
9. RJ45 -Port: Verwenden Sie das CAT5 -Kabel zur Verbindung zum Dante -Netzwerk.
HINWEIS: Bei der Verwendung von POE -aktiviertem Netzwerkschalter kann DWP22L von PoE ausgeschaltet und betrieben werden.
10. Stromversorgung: Schließen Sie DC 24 V mit 2p -Klemmenblock oder DC -Eingangsbuchse an.
HINWEIS: Wenn DC 24V und POE beide für DWP22L vorhanden sind, wird das Gerät von DC 24 V betrieben. Und wenn DC 24 V entfernt wird, wechselt die Leistung automatisch auf Poe Power.
Das 2Ch Dante-Schnittstellen-2-Mikrofon/Line-Eingänge x 2 Ausgabebereich ist perfekt für professionelle Audioanwendungen wie Konferenzräume, Live-Sound-Setups, Broadcast-Studios und installierte AV-Systeme, in denen zuverlässige Dante-zu-Analog- und Analog-zu-Dante-Konvertierung in einem kompakten, rackfreien Formfaktor erforderlich ist. Das von der Wand montierte Design ermöglicht eine saubere und effiziente Integration in verschiedene Umgebungen und die Aufrechterhaltung einer qualitativ hochwertigen Audioleistung.
